9.6折

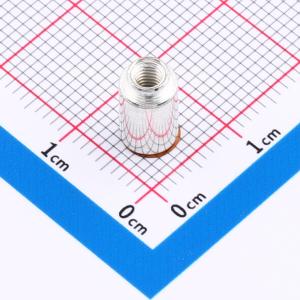

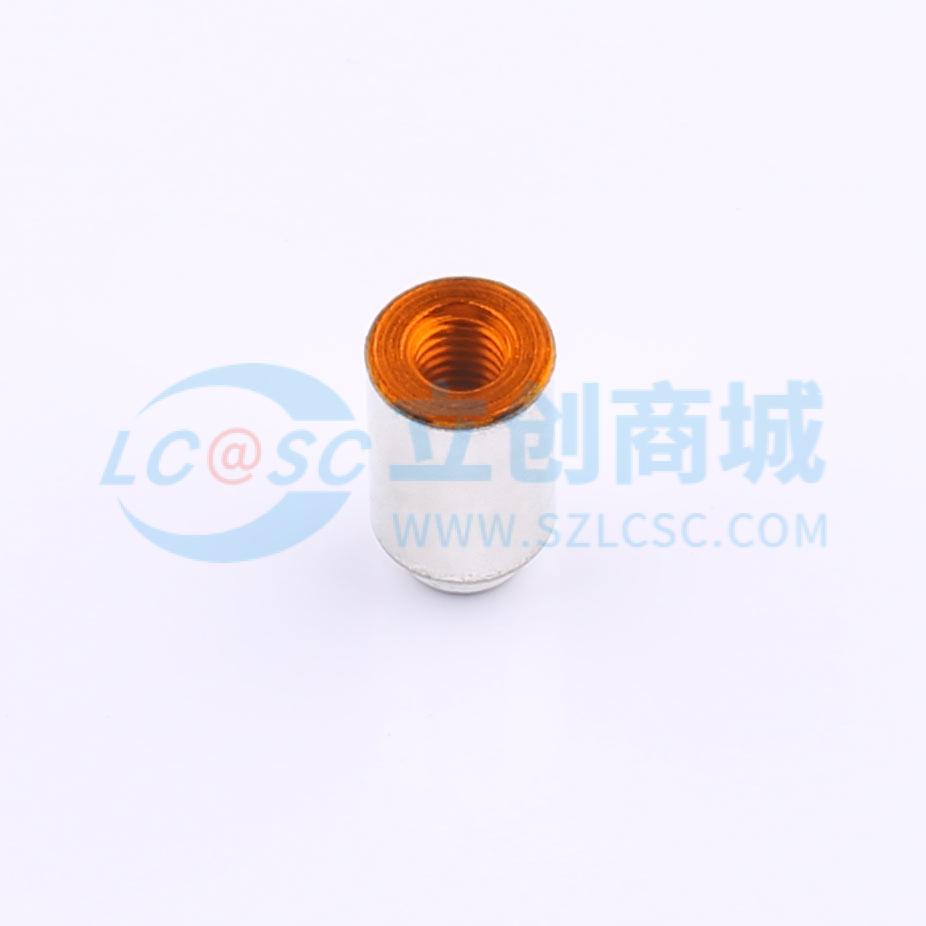

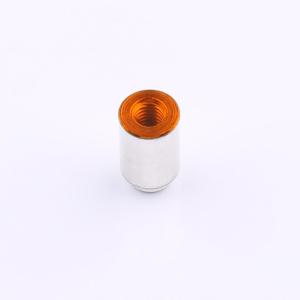

广东怡远电路板表贴圆螺母柱 PCB贴片连接器 M3x5.56xL8+1.53mm 铁镀锡 SMTSOM380STR

工业品

价格：￥0.761088

原价：￥ 0.7928

50+￥0.717888￥0.7478

1000+￥0.609888￥0.6353

5000+￥0.588288￥0.6128

品牌名称: 广东怡远
商品型号: SMTSOM380STR
商品编号: C49236417
商品毛重: 1克(g)

孔径&板高

插深（A）

广东仓500

购买数量

个

(500个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 本产品为广东怡远品牌SMT表贴式圆螺母柱，型号SMTSOM380STR，专用于PCB电路板的表面贴装连接。

2 螺纹规格为M3.0×0.5mm，适用于标准M3螺钉配合使用，确保连接稳固可靠。

3 总长度为8.0±0.05mm，其中螺纹部分长度为L8，非螺纹段长度为1.53±0.05mm，设计符合精密电子装配需求。

4 外形为圆柱形，主体直径Φ5.56±0.10mm，安装孔径Φ4.09±0.10mm，适配标准PCB开孔尺寸。

5 材质为Steel 1215（铁），具有良好的机械强度和加工性能，适合大批量自动化生产。

6 表面处理采用镍层+镀锡工艺，镀层厚度为镍1-3μm、锡2-3μm，具备优良的抗氧化性和焊接性能，满足RoHS环保要求。

7 产品经过去毛刺和倒角处理，表面光滑无锐边，防止划伤PCB或影响自动贴片机作业。

8 包装方式为13英寸可回收卷带，胶带宽度24mm，配备聚酰亚胺标签，支持真空吸嘴取料，兼容EIA-481标准，适用于SMT贴片生产线。

使用场景 APPLICATIONS

1 广泛应用于各类电子设备的PCB板上，作为固定螺丝的支撑结构，实现机械连接与电气隔离。

2 适用于消费电子、工业控制、通信设备、医疗仪器等对小型化、高密度组装有要求的领域。

3 常见于需要将金属外壳、散热器、传感器或其他组件通过螺钉固定在PCB上的场合。

4 支持全自动SMT贴片机贴装，适合高精度、高速度的自动化生产线，提升装配效率。

5 可用于双面PCB板中需从一面焊接、另一面拧紧螺钉的结构设计，增强结构稳定性。

注意事项 PRECAUTIONS

1 安装前请确认PCB板开孔尺寸是否匹配Φ4.09mm，避免因孔径偏差导致插装困难或松动。

2 推荐使用标准M3螺钉进行连接，螺钉长度应根据实际装配高度选择，避免过长穿透电路板。

3 焊接时建议使用回流焊工艺，温度曲线需符合镀锡材料的焊接特性，避免高温氧化或虚焊。

4 由于产品为铁基材，长期暴露在高湿或腐蚀性环境中可能产生锈蚀，建议在恶劣环境下配合防护涂层使用。

5 不建议用于承受大扭矩或频繁拆卸的结构部位，如需高强度连接，建议选用不锈钢材质螺母柱。

6 存储时应保持干燥通风环境，避免受潮或接触酸碱物质，以延长使用寿命。
