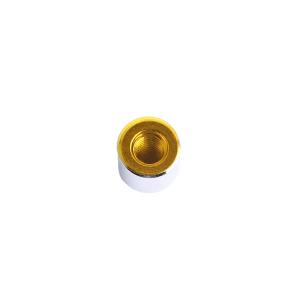

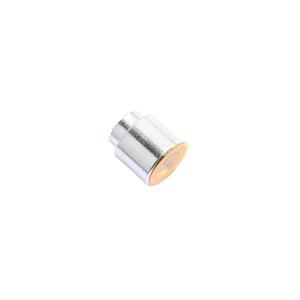

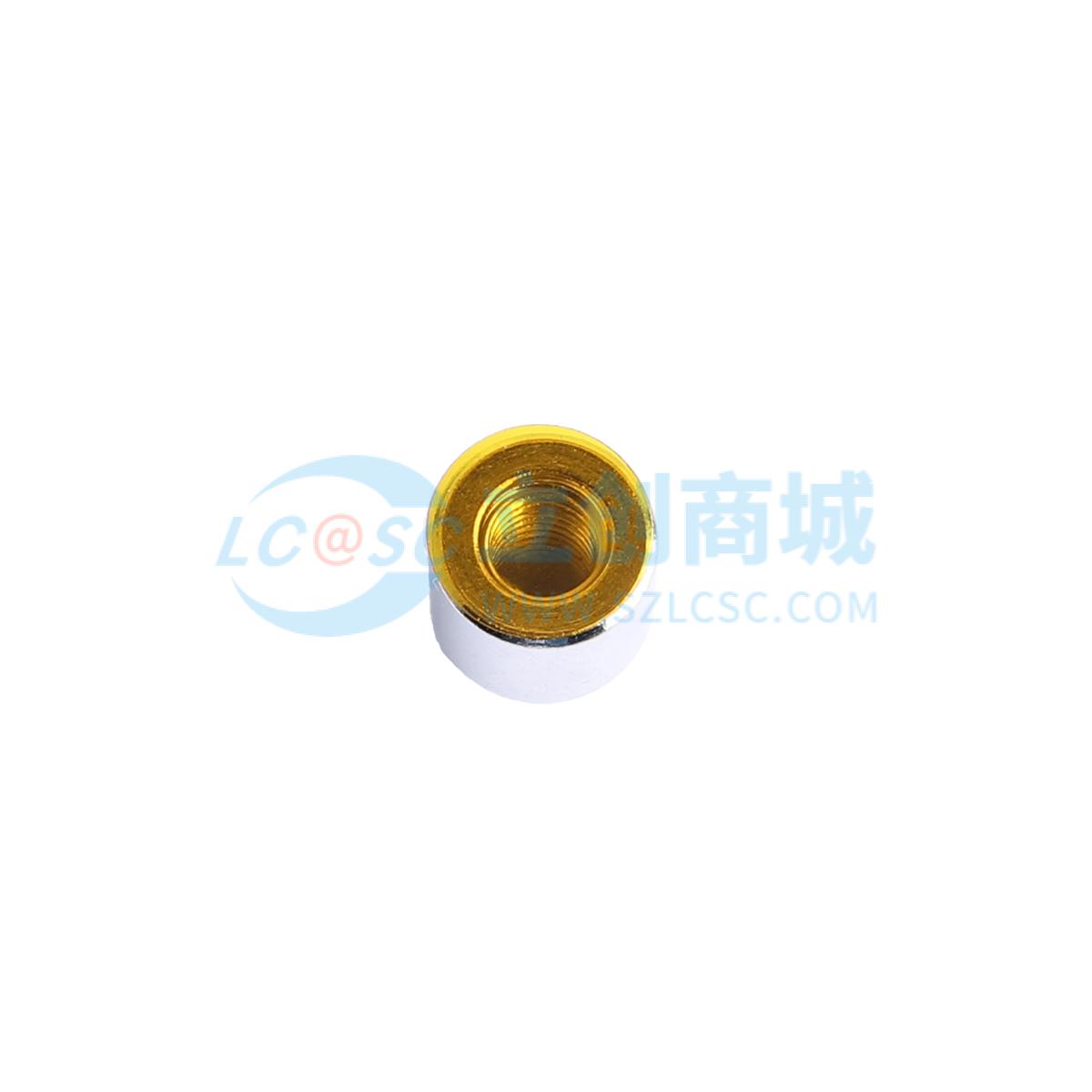

广东怡远电路板表贴圆螺母柱 PCB贴片连接器 M3x5.56xL4.5+1.53mm 铜镀锡 SMTSOM345BTR

工业品

价格：￥0.627552

原价：￥ 0.6537

50+￥0.591936￥0.6166

800+￥0.502848￥0.5238

4800+￥0.485088￥0.5053

品牌名称: 广东怡远
商品型号: SMTSOM345BTR
商品编号: C49236411
商品毛重: 1克(g)

孔径&板高

插深（A）

广东仓1,600

购买数量

个

(800个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 本产品为广东怡远品牌SMT贴片式圆螺母柱，型号SMTSOM345BTR，专用于PCB电路板表面贴装连接场景

2 螺纹规格为M3×0.5，适用于标准M3螺钉配合使用，确保装配稳定可靠

3 总长度为4.5mm（主体部分）+1.53mm（头部高度），整体高度6.03mm，满足小型化电子设备的安装需求

4 主体直径Φ5.56±0.10mm，顶部直径Φ4.09±0.10mm，结构紧凑，便于在有限空间内实现机械固定

5 材质采用C3604黄铜，具有良好的导电性、延展性和抗腐蚀性能，适合长期电气连接应用

6 表面处理为镍层1-3μm+锡层2-3μm（Tin Matte），具备优良的焊接性能和抗氧化能力，符合RoHS环保要求

7 产品经过去毛刺和锐角处理，表面光滑无残留，防止划伤PCB板或影响自动化贴装

8 包装形式为13英寸可回收卷带，带聚酰胺胶带，宽度24mm，适用于真空吸嘴取料，兼容EIA-481标准，支持自动贴片机高效作业

9 支持SMT回流焊工艺，耐高温性能良好，适用于主流电子制造流程

使用场景 APPLICATIONS

1 适用于各类需要在PCB板上进行机械固定的电子设备，如消费类电子产品、工业控制模块、通信设备等

2 常见于需要通过螺钉将外壳、散热器、传感器或其他组件固定在电路板上的应用场景

3 可广泛应用于手机、平板电脑、智能穿戴设备、路由器、电源模块、医疗电子设备等对空间和可靠性要求较高的领域

4 适合与M3螺钉配套使用，用于连接金属外壳、屏蔽罩、接线端子、风扇座等部件

5 适用于自动化生产线中的SMT贴片工艺，提高组装效率和一致性

6 在高密度布线环境中，可作为小型支撑件或定位件，提升结构稳定性

注意事项 PRECAUTIONS

1 安装前请确认PCB板开孔尺寸应匹配螺母柱主体直径（Φ5.56mm），建议开孔公差控制在±0.10mm以内

2 推荐板材厚度不小于1.0mm，以保证螺母柱安装后结构强度

3 安装边缘最小距离建议≥2.5mm，避免因应力集中导致板边开裂

4 焊接温度需符合回流焊曲线要求，峰值温度不超过260℃，时间控制在30秒以内，避免过热损伤材料

5 使用前检查螺母柱是否清洁，避免油污或氧化物影响焊接质量

6 不建议用于承受大轴向拉力或频繁拆卸的场合，若需高强度连接建议选用压铆或焊接型螺母柱

7 存储环境应干燥通风，避免潮湿导致表面氧化或锡层变质

8 本品为精密电子元件，请勿用手直接触摸焊端，以免污染影响焊接效果
