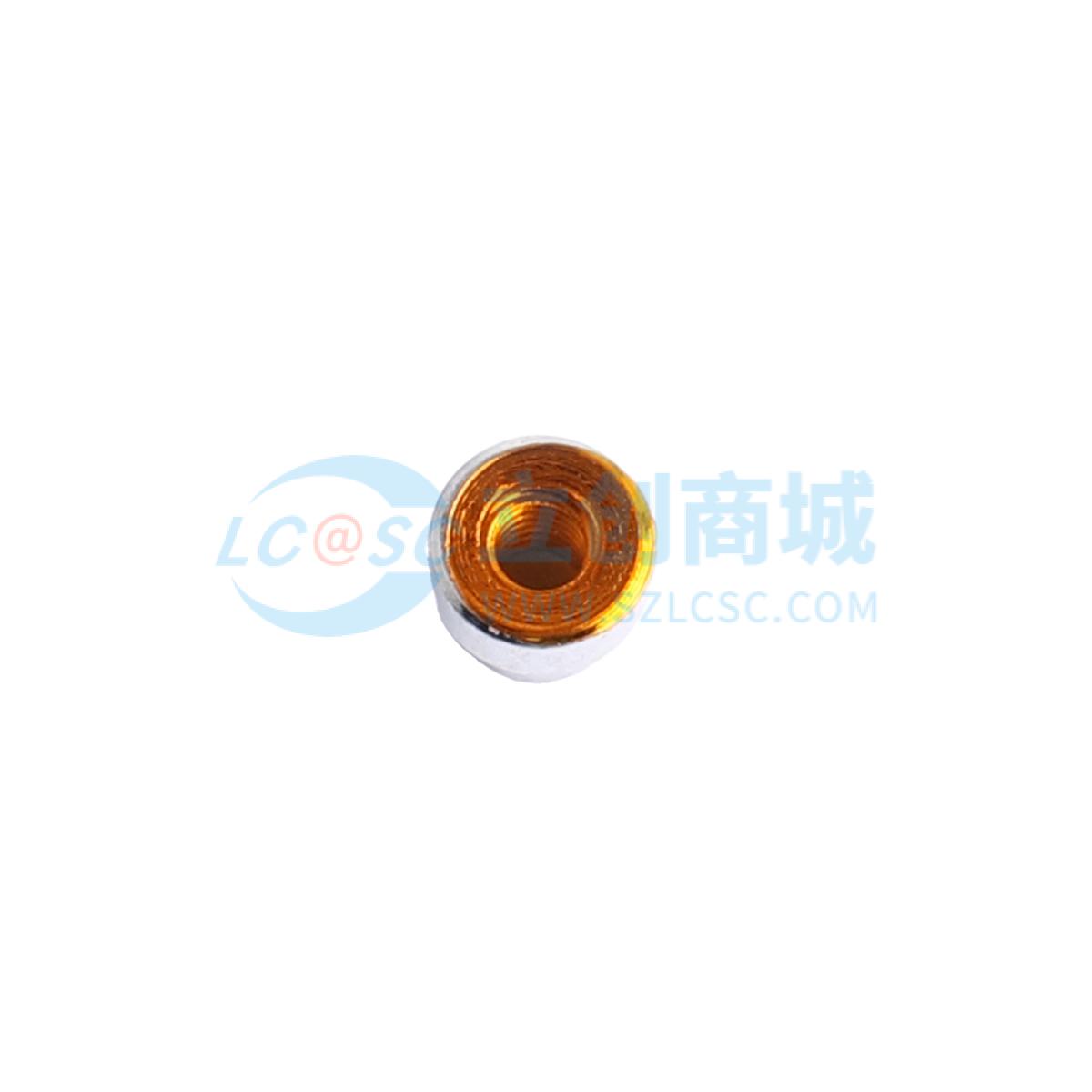

广东怡远电路板表贴圆螺母柱 PCB贴片连接器 M1.6x3.18xL1.5+1.53mm 铁镀锡 SMTSOM1.615STR

工业品

价格：￥0.520992

原价：￥ 0.5427

50+￥0.491424￥0.5119

2500+￥0.417504￥0.4349

5000+￥0.40272￥0.4195

品牌名称: 广东怡远
商品型号: SMTSOM1.615STR
商品编号: C49236407
商品毛重: 1克(g)

孔径&板高

插深（A）

广东仓4,440

购买数量

个

(2500个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交5单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 本产品为广东怡远品牌SMT贴片式圆螺母柱，型号SMTSOM1.615STR，专用于PCB电路板表面贴装连接。

2 螺纹规格为M1.6×0.35，适用于细小螺钉配合，满足高密度电路板安装需求。

3 总长度为3.18mm（由1.5mm和1.53mm两段组成），结构紧凑，适合空间受限的电子设备。

4 主体直径Φ3.18±0.10mm，顶部直径Φ2.41±0.10mm，确保良好的焊接稳定性和机械强度。

5 材质为Steel 1215（铁基材料），具有良好的可焊性和机械性能。

6 表面处理为镀镍1-3μm后覆盖哑光锡层2-3μm，具备优异的抗氧化性、耐腐蚀性及焊接可靠性。

7 支持自动贴片机安装，符合EIA-481标准卷带包装，便于自动化生产流程集成。

8 产品通过RoHS认证，环保无铅，适用于各类消费电子、工业控制和通信设备。

9 通孔设计，内径匹配M1.6螺纹，支持螺钉穿入固定，提供可靠的机械支撑与电气连接。

使用场景 APPLICATIONS

1 适用于高密度PCB电路板的表面贴装应用，尤其适合小型化、轻量化电子产品。

2 广泛应用于智能手机、平板电脑、可穿戴设备、物联网模块等对空间要求严格的电子装置中。

3 可作为电路板之间的机械支撑点或螺钉固定点，提升整机结构稳定性。

4 适用于需要在PCB上实现快速装配、无需钻孔或铆接的场合。

5 常见于通信设备、医疗电子、汽车电子中的连接件或支撑件。

6 适合自动化生产线使用，配合SMT贴片机进行高效安装。

注意事项 PRECAUTIONS

1 安装前需确认PCB板开孔尺寸应略大于主体直径Φ3.18mm，建议开孔直径为3.2~3.3mm以保证顺利插入。

2 焊接时建议采用回流焊工艺，温度曲线需符合锡膏焊接规范，避免过热导致变形或脱焊。

3 推荐使用真空吸嘴取放，防止静电损伤或污染。

4 使用前请检查产品是否完整，无毛刺、无氧化、无破损，确保焊接质量。

5 不适用于高温环境超过260℃长期工作，若需更高耐温性能，建议选用陶瓷或特殊合金材质。

6 避免在振动剧烈或冲击频繁的环境中直接承受主要载荷，建议配合其他结构件共同使用。

7 存储时应保持干燥、清洁，避免接触酸性或腐蚀性气体。
