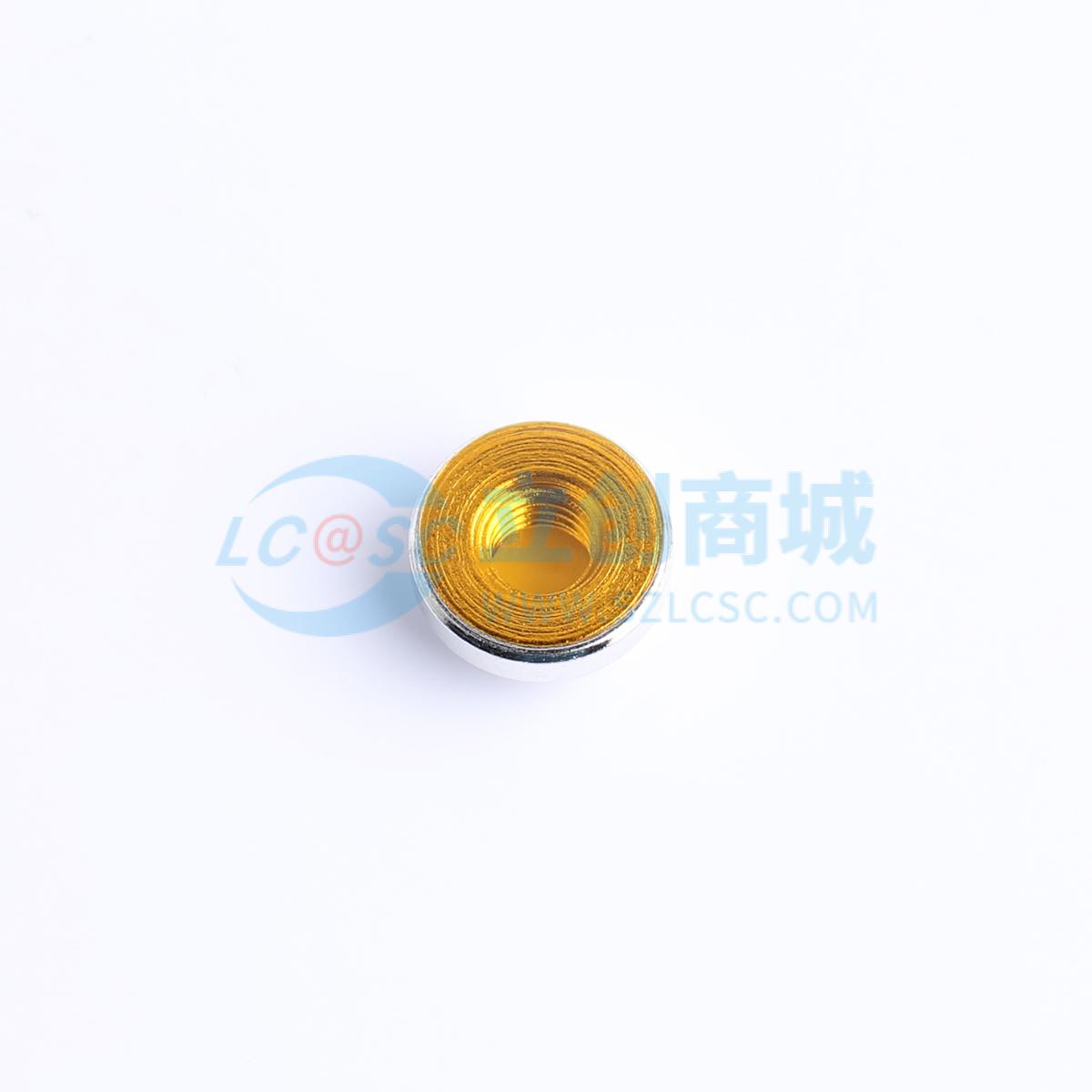

广东怡远电路板表贴圆螺母柱 PCB贴片连接器 M4x8.74xL2+1.53mm 铁镀锡 SMTSOM420STR

工业品

价格：￥0.537888

原价：￥ 0.5603

50+￥0.50736￥0.5285

1000+￥0.43104￥0.449

5000+￥0.415776￥0.4331

品牌名称: 广东怡远
商品型号: SMTSOM420STR
商品编号: C49236401
商品毛重: 1克(g)

孔径&板高

插深（A）

广东仓2,000

购买数量

个

(1000个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 本产品为广东怡远品牌SMTSOM420STR型号的电路板表贴圆螺母柱，专用于PCB板表面贴装（SMT）工艺，具备良好的焊接性能和机械强度。

2 外形为圆柱形，主体直径Φ8.74mm，顶部直径Φ6.22mm，总长度L=2+1.53mm，设计紧凑，适用于空间受限的电子设备装配场景。

3 螺纹规格为M4×0.7，符合公制标准，可与M4螺钉可靠配合，确保连接稳固。

4 材质为Steel 1215（铁基材料），具有良好的加工性和成本效益，适合大批量自动化生产。

5 表面处理采用镍层下镀锡工艺（Tin Matte 2-3μm over Nickel 1-3μm），提供优异的抗氧化性、焊接性和耐腐蚀性，满足RoHS环保要求。

6 产品经过去毛刺和锐角处理，表面光滑无瑕疵，避免划伤PCB或影响自动化贴装过程。

7 包装方式为13英寸可回收卷轴，带聚酰胺胶带便于真空拾取，兼容标准SMT贴片机操作流程。

8 具备EIA-481标准合规性，适用于工业级电子产品组装需求。

使用场景 APPLICATIONS

1 适用于各类需要在PCB板上进行表面贴装固定的应用场合，如消费电子、通信设备、工业控制模块等。

2 常见于需要通过螺钉连接金属外壳、散热器、风扇或其他结构件的电子设备中。

3 适合自动化生产线上的SMT贴片工艺，支持高速贴片机作业，提升装配效率。

4 可用于高密度布线板中，作为支撑点或安装接口，增强结构稳定性。

5 广泛应用于服务器、路由器、交换机、电源模块、医疗电子设备等对可靠性要求较高的领域。

注意事项 PRECAUTIONS

1 安装前需确认PCB板开孔尺寸是否匹配，建议开孔直径约为Φ8.74mm，以保证螺母柱顺利插入并实现良好贴合。

2 焊接时应控制温度和时间，避免过热导致镀层脱落或材料变形，推荐使用标准回流焊工艺参数。

3 使用前请检查螺母柱是否有氧化、污染或损伤，确保表面清洁，以免影响焊接质量。

4 本产品为精密元器件，请勿随意弯折或施加过大外力，防止损坏螺纹或断裂。

5 存储时应置于干燥、防潮环境中，避免长时间暴露在高温高湿条件下。

6 如需长期存放，建议密封包装，并远离强磁场和腐蚀性气体环境。
