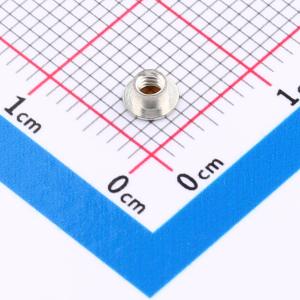

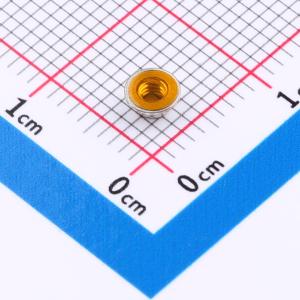

广东怡远电路板表贴圆螺母柱 PCB贴片连接器 M2x4x0.3+1.5mm 铜镀锡 TH162003BTR

工业品

价格：￥0.46176

原价：￥ 0.481

50+￥0.435552￥0.4537

3000+￥0.37008￥0.3855

6000+￥0.356928￥0.3718

品牌名称: 广东怡远
商品型号: TH162003BTR
商品编号: C49236398
商品毛重: 1克(g)

孔径&板高

插深（A）

广东仓2,950

购买数量

个

(3000个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交2单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

品牌为广东怡远，型号TH162003BTR，是专为电路板表面贴装（SMT）设计的圆螺母柱，适配电子组装的自动化流程。

1 规格参数：螺纹规格M2.0×0.4（公称直径2.0mm，螺距0.4mm）；主体直径φ4.0±0.10mm，特定连接部分直径φ2.5±0.10mm；高度尺寸包含0.3±0.10mm（主体高度）、1.50±0.10mm（延伸段高度），安装时适配板开孔尺寸约φ4.0mm。

2 材质与表面处理：采用Cu C3604铜材质，导电性与机械强度优异；表面经“镀镍（1 - 3μm）+ 镀锡哑光（2 - 3μm）”处理，防锈防腐的同时提升焊接兼容性，满足电子焊接工艺要求。

3 安装方式：贴片式（SMT）安装，配套聚酰胺贴片便于真空拾取设备操作，适配SMT生产线的自动化贴装，安装效率高。

4 工艺与合规：去除所有毛刺和锐角，产品清洁无杂质；采用13英寸可回收卷盘包装（卷盘宽度24mm），符合EIA - 481标准；产品RoHS合规，满足环保指令要求。

使用场景 APPLICATIONS

适用于电子制造、通讯设备、医疗电子、汽车电子、工业控制等领域的电路板（PCB）组装场景：

1 消费电子：手机、平板电脑、笔记本电脑等的主板，提供小型化、高可靠性的螺纹连接点，适配SMT自动化生产线。

2 通讯设备：路由器、交换机、5G基站的PCB板，用于固定射频模块、连接器等，保证信号传输稳定，满足高密度组装需求。

3 医疗电子：血糖仪、心电监测仪等小型医疗设备的电路板，实现精密组件的贴装式连接，清洁无毛刺的设计避免划伤电路板，且环保合规。

4 汽车电子：车载中控、ADAS传感器模块的PCB板，在有限空间内提供稳固连接，适应汽车工况的振动与温度变化。

5 工业控制：PLC控制器、工业传感器的电路板，通过贴片安装保证连接强度，支持自动化生产与设备长期稳定运行，如工厂自动化产线的控制板。

注意事项 PRECAUTIONS

1 安装前检查：检查产品表面镀层是否完整、无划伤/氧化；确认板开孔尺寸（建议φ4.0mm±0.1mm）与螺母柱主体直径匹配，避免安装松动或无法安装。

2 贴装操作：使用真空拾取设备时，确保聚酰胺贴片完好，避免拾取失败；SMT回流焊需遵循温度曲线（峰值温度≤260℃，时长≤10s），防止镀层因高温失效。

3 存储要求：存放于干燥、无尘环境，温度20 - 30℃、湿度40% - 60%；未开封卷盘保质期6个月，开封后剩余产品需密封保存，避免潮湿氧化。

4 使用限制：仅适用于SMT工艺的电路板，不适用于THT；螺纹连接时，配套螺钉扭矩控制在0.5 - 1.0N·m（需实际测试调整），避免过大扭矩导致变形或损坏。
