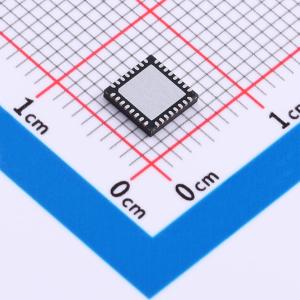

STM32WL33K8V6

STM32WL33xx 是一款专为低于 1 GHz 频段射频无线应用设计的高性能超低功耗无线应用处理器，旨在运行于免许可的 ISM 和 SRD 频段，例如 432、868 和 915 MHz。它采用单核架构，集成一个工作频率最高可达 64 MHz 的 32 位 Cortex-M0+ 处理器。它集成了高速且灵活的内存类型：最高 256 KB 闪存、最高 32 KB RAM 以及 1 KB 一次性可编程存储器区域。该器件集成了丰富的外设，包括一个 20 引脚 LCD 驱动器、12 位 8 通道 ADC、模拟比较器、DAC、LC 传感器控制器、RTC、独立看门狗、通用定时器、AES-128 加密模块、随机数生成器、CRC 模块以及 USART、SPI 和 I2C 等通信接口。此外，其安全特性支持通过 USART/SWD 块实现安全启动，并可在闪存中存储敏感信息。通过 DMAMUX 外设，支持七个具有完全灵活通道映射的 DMA 通道，实现内存与外设之间以及内存到内存的直接数据传输。它可配置为支持独立应用或网络处理器应用。

• 包含先进的超低功耗低于 1 GHz 无线片上系统
• 可编程微控制器
• 内核：32 位 Cortex-M0+，运行频率最高达 64 MHz
• 程序存储器：64 KB / 128 KB / 256 KB 闪存
• 数据存储器：16 KB / 32 KB SRAM
• 额外存储：1 KB 一次性可编程存储器
• 频段：159 ~ 185 MHz，413 ~ 479 MHz，826 ~ 958 MHz
• 空中数据速率：0.1 至 600 kbit/s
• 可编程发射功率最高达 +20 dBm
• 接收灵敏度 @ 1% 误码率：-132 dBm @300 bit/s 433 MHz OOK；-128 dBm @300 bit/s 868 MHz 2(G)FSK；-112 dBm @38.4 bit/s 868 MHz 2(G)FSK
• 调制方案：2(G)FSK，2(G)MSK，4(G)FSK，OOK，ASK，D-BPSK，直接序列扩频
• I/Q 通道数据访问
• 兼容专有和标准化无线协议
• 适用于全球认证
• 完全可配置的硬件序列器，用于自主无线电操作
• 唤醒无线电接收器
• 低功耗自主唤醒接收器，灵敏度：-54 dBm，电流消耗：4 μA
• 动态电流消耗：21 μA/MHz
• 关断模式电流：14 nA
• 深度停止模式电流：960 nA
• 仅无线电消耗：接收模式 4 mA，发射 +10 dBm 时 8 mA，发射 +20 dBm 时 78 mA
• 等待中断条件下的电流消耗：1.3 mA
• 可从深度停止和关断模式唤醒
• 外设和模拟前端
• LCD 驱动器，支持最多 96 或 64 个矩阵元素
• 12 位 ADC：最高 1 Msample/s，8 个单端通道
• 1 个比较器
• 1 个 6 位采样保持 DAC 输出
• 1 个 LC 传感器控制器
• 带低电平检测的电池电压监控
• 温度监控
• 通信接口
• 最多 32 个通用输入输出引脚，均具有保持能力
• 最多 17 个通用输入输出引脚，均具有保持能力
• 1 个 USART，支持 LIN、智能卡协议、IrDA、SIR ENDEC 规范和调制解调器操作
• 1 个 LPUART，支持低功耗模式和唤醒功能
• 1 个 SPI
• 1 个带 I2S 接口复用的 SPI
• 2 个 I2C
• 1 个 8 通道 DMA 控制器
• 时钟源和定时器
• 灵活的时钟方案
• 64 MHz 内部或锁相环时钟
• 故障安全 48 MHz 晶体振荡器
• 32 kHz 晶体振荡器
• 集成低功耗 32 kHz RC 振荡器
• 1 个 16 位四通道通用定时器
• 1 个 16 位两通道通用定时器
• 1 个实时时钟
• 1 个独立看门狗
• 带唤醒功能的无线电定时器
• 安全
• 带 SWD 禁用功能的安全引导加载程序
• AES-128 协处理器和 16 位真随机数生成器
• 嵌入式 UART 引导加载程序，具有可选的写保护和读出保护
• 工作范围和复位
• 超低功耗上电复位和掉电复位
• 可编程电压检测器
• 电源电压：1.7 至 3.6 V
• 温度范围：-40°C 至 105°C
• 所有封装均符合环保标准

• 资产跟踪
• 无线传感器
• 工业监控与控制
• 家庭能源管理系统
• 智能家居与报警系统
• 楼宇自动化
• 热成本分配器
• 远程计量
