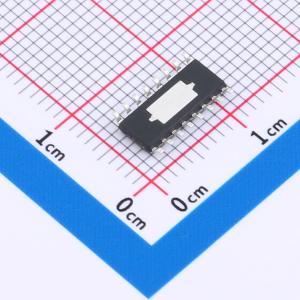

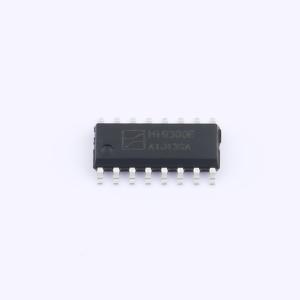

温馨提醒：图片仅供参考，商品以实物为准

Hi9300E

降压型 8V~120V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: Hi9300E是一款可输出大功率，具备快速动态响应能力的同步降压DC-DC控制器，适用于8-120V电压输入情况，芯片高压端口耐压140V，性能可靠。Hi9300E采用专利算法控制，可实现芯片快速动态响应，平衡动态和输出电压纹波的需求，达到良好的动态响应和输出纹波，同时内部集成随机序列编码抖频以优化EMI，非常适用于高性能的工业控制、机器人、数据通信与射频等方面的应用。采用下管MOS的Rds（on）做电流采样电阻，降低系统损耗。逐周期限流外部可调，方便灵活，无需外部环路补偿，系统简洁可靠。支持过温保护、输出短路保护、欠压保护、软启动功能，性能安全可靠。
品牌名称: Hichips(智芯)
商品型号: Hi9300E
商品编号: C49232832
商品封装: ESOP-16
包装方式: 编带
商品毛重: 0.2024克(g)

商品参数

	属性	参数值
	同步整流	是
	拓扑结构	降压式
	静态电流(Iq)	800uA
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	逐波限流；可调软启动；过流保护；EMI优化(抖频模式)；可调限流；打嗝限流；保护锁死

商品概述

Hi9300E是一款可输出大功率、具备快速动态响应能力的同步降压DC - DC控制器，适用于8 - 120V电压输入情况，芯片高压端口耐压140V，性能可靠。采用专利算法控制，可实现芯片快速动态响应，平衡动态和输出电压纹波的需求，达到良好的动态响应和输出纹波，同时内部集成随机序列编码抖频以优化EMI，适用于高性能的工业控制、机器人、数据通信与射频等方面的应用。采用下管MOS的Rds（on）做电流采样电阻，降低系统损耗。逐周期限流外部可调，方便灵活，无需外部环路补偿，系统简洁可靠。支持过温保护、输出短路保护、欠压保护、软启动功能，性能安全可靠。

商品特性

工作电压范围8 - 120V
超快动态响应
无需外部环路补偿
恒压精度：≤±1.5%
输出电压可调范围：0.9V - 48V
可编程逐周期过流保护
随机序列编码抖频
开关频率可调（70KHz - 300KHz）
可编程软启动
欠压保护
过温保护
输出短路保护
可设置输出短路保护锁定功能
1A拉电流和2A灌电流能力
封装：ESOP16

应用领域

无线基础设施、云计算
工业电机驱动、测试和测量
个人交通车辆、电动自行车
非隔离式PoE、IP摄像头

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~120V
	输出电压	900mV~36V
	输出电流	25A
	开关频率	300kHz；70kHz
	工作温度	-40℃~+130℃@(TA)
