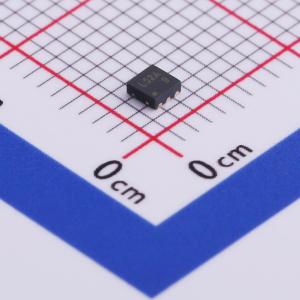

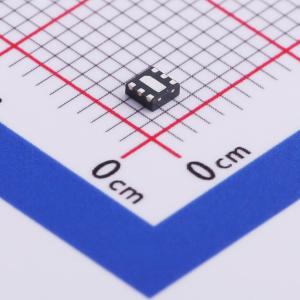

温馨提醒：图片仅供参考，商品以实物为准
APL3552AQBI-TRG
停产 可调限流功率分配开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- APL3552系列电源开关将一个62mΩ的N沟道MOSFET电源开关、一个使能输入引脚、一个故障标志和一些保护功能集成到单个封装中。这些保护功能包括可调电流限制、反向电流保护和过温保护。APL3552提供150mA至2A之间的可调电流限制阈值
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APL3552AQBI-TRG
- 商品编号
- C503679
- 商品封装
- TDFN-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 62mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP) |
商品概述
APL3552系列电源开关将62mΩ N沟道MOSFET功率开关、使能输入引脚、故障标志和一些保护功能集成在一个封装中。保护特性包括可调电流限制、反向电流保护和过温保护。APL3552通过外部电阻提供150mA至2.8A（典型值）之间的可调电流限制阈值。当输出电压被驱动得高于输入电压时，反向电流保护会禁用电源开关，以保护开关输入侧的设备。在过流和反向电流条件下，OCB输出为低电平。过温保护在短路或过载情况下将结温限制在140°C以下。
应用领域
- 笔记本电脑和台式机
- USB端口
- 高侧电源保护开关
- MHL端口
