温馨提醒：图片仅供参考，商品以实物为准

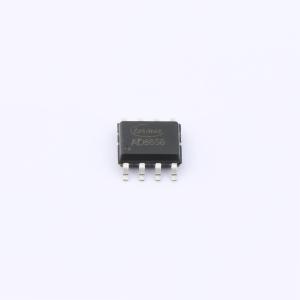

AD8656ARZ-REEL7(TOKMAS)
24MHz CMOS轨到轨输入/输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双路放大器，增益带宽积 24MHz
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- AD8656ARZ-REEL7(TOKMAS)
- 商品编号
- C49208994
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.116333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.35V~2.75V；-2.75V~-1.35V | |
| 输入失调电压(Vos) | 50uV | |
| 输入失调电压温漂(Vos TC) | 200nV/℃ | |
| 增益带宽积(GBW) | 24MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 6.8V/us | |
| 共模抑制比(CMRR) | 80dB | |
| 输入电压噪声密度(eN) | 6nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 0.6pA | |
| 静态电流(Iq) | 1.8mA | |
| 输出电流 | 150mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 反相位输入保护 |
商品特性
- 连续时间放大器，无斩波或自动归零毛刺
- 低偏移电压：最大50 μV
- 低偏移电压漂移：最大0.2 μV/°C
- 低输入偏置电流：最大0.6 pA
- 低噪声：1 kHz下为6 nV/√Hz，10 kHz下为4 nV/√Hz，0.1 Hz至10 Hz下为1.4 μVₚ₋ₚ
- 高单位增益带宽：24 MHz
- 高压摆率：6.8 V/μs
- 快速建立时间：至0.01%需0.5 μs
- 电源电流：每放大器1.8 mA
- 宽电源电压范围：2.7 V至5.5 V；±1.35 V至±2.75 V
- 轨到轨输入和输出
- 可驱动高达10 nF的大电容负载
- 大输出电流：±150 mA
- 宽温度范围：-40 °C至+125 °C
应用领域
- 多参数病人监护仪
- 化学和气体分析仪
- 多极点滤波器
- 传感器模拟前端
- ASIC输入或输出放大器
