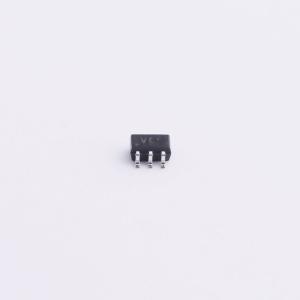

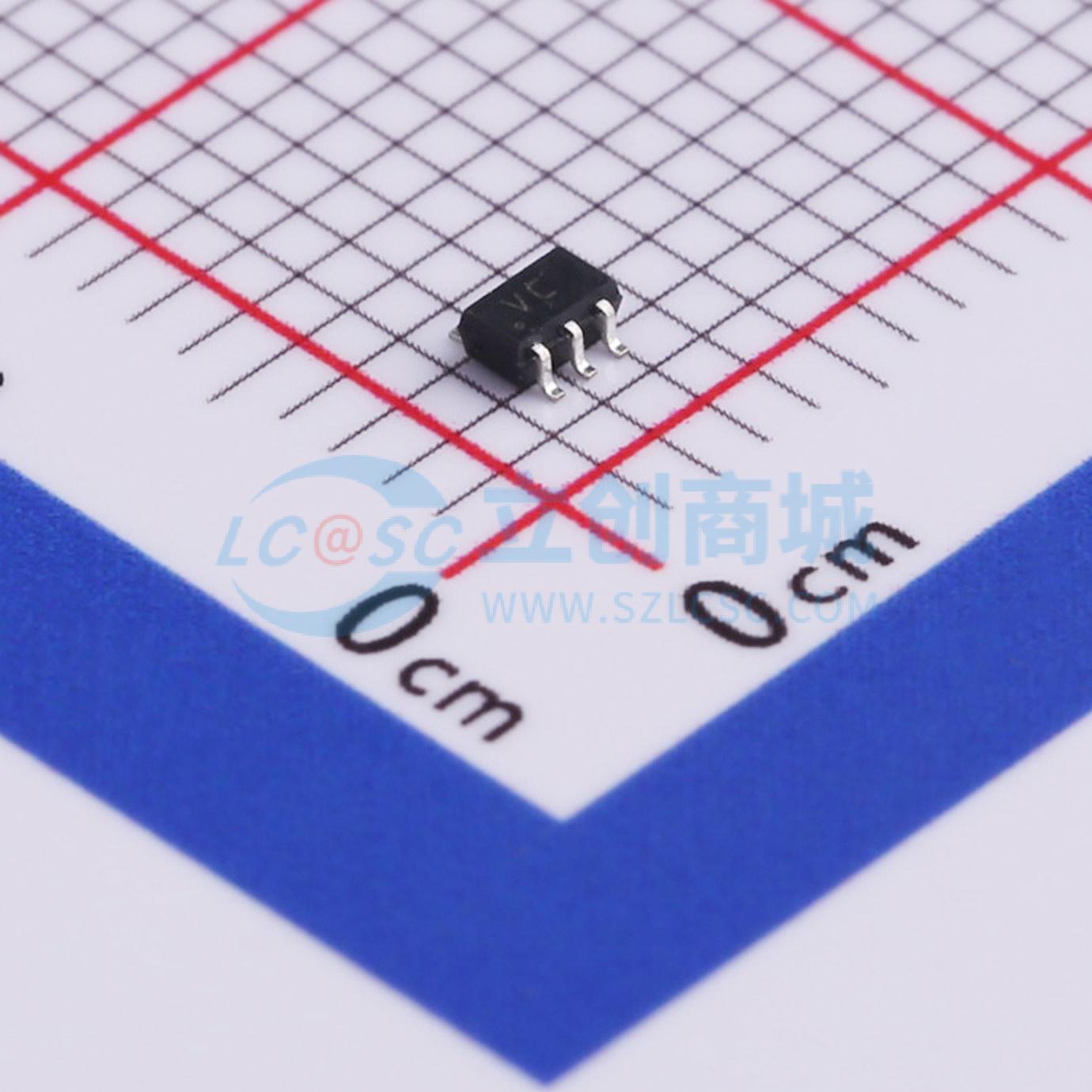

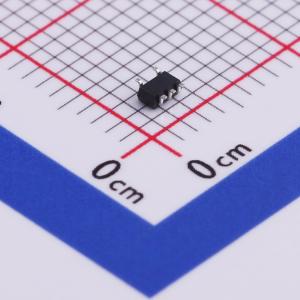

74LVC1G04GW-Q100H
74LVC1G04GW-Q100H
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是单反相器。输入可以由 3.3V 或 5V 器件驱动，此特性允许这些器件在混合 3.3V 和 5V 环境中用作转换器。所有输入处的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。该器件针对使用 I_OFF 的部分掉电应用进行了全面规范。I_OFF 电路可禁用输出，防止器件掉电时通过器件产生潜在的破坏性回流电流。该产品已通过汽车电子委员会 (AEC) 标准 Q100（1 级）认证，适用于汽车应用。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LVC1G04GW-Q100H
- 商品编号
- C503430
- 商品封装
- TSSOP-5-1.3mm
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V；2V | |
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 1.9V；3.8V；1.2V；2.2V；2.3V | |
| 低电平范围(VOL) | 450mV；300mV；550mV；550mV；100mV；400mV | |
| 传播延迟(tpd) | 3.7ns@5.5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ |
