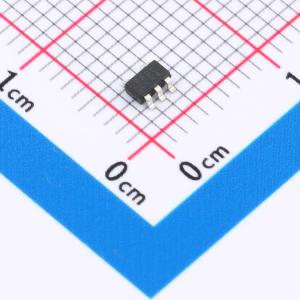

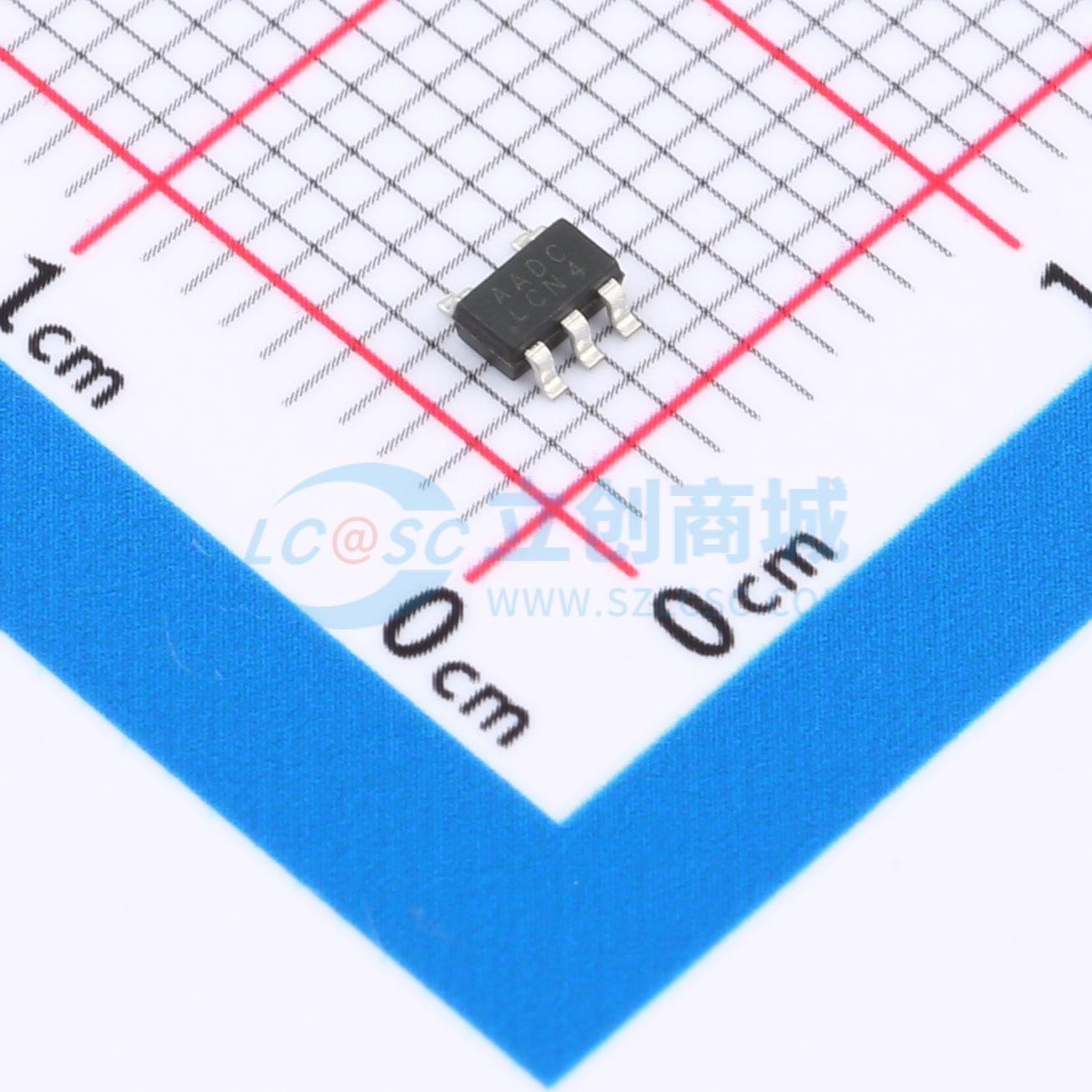

温馨提醒：图片仅供参考，商品以实物为准
L-XC6228D302VR-G
3V 300mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有1.2V至5.5V宽电压输入范围、低压差、低功耗和小型化封装的等特性。2μA低静态电流特性，特别适合用于电池供电、长时间待机系统设备应用，能帮助降低系统设备的待机功耗，有效延长待机时间和电池使用寿命。有带EN使能引脚的版本可选，将EN脚拉低可进入关断模式，此关断模式下静态电流可降至仅100nA（典型值）。输出电容采用陶瓷电容器，在1.2V至5.5V的宽输入电压范围内和整个输出负载电流0mA-300mA范围内稳定工作。
- 品牌名称
- PIELENST(派量)
- 商品型号
- L-XC6228D302VR-G
- 商品编号
- C49190689
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 80dB@(100Hz) | |
| 压差 | 180mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | - | |
| 功能特性 | 过流保护；使能控制；热关断；输出放电 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
该产品具备1.2V至5.5V的宽输入电压范围、低压差、低功耗和小型化封装等特性。其2μA的低静态电流特性，特别适用于电池供电和需要长时间待机的系统设备，有助于降低系统待机功耗，有效延长待机时间和电池使用寿命。提供带EN使能引脚的版本可选，将EN引脚拉低可进入关断模式，此模式下静态电流典型值可降至仅100nA。输出采用陶瓷电容，可在1.2V至5.5V的宽输入电压范围和0mA至300mA的全负载电流范围内稳定工作。
商品特性
- 2μA静态电流（无负载）
- ±2%输出电压精度
- 300mA输出电流能力
- 100nA关断电流（可选版本）
- 宽输入电压范围：1.2V至5.5V
- 低压差：0.18V（V₀ = 3.3V / 1σ = 300nA条件下）
- 支持固定输出电压：3.0V
- 支持陶瓷电容或钽电容
- 限流保护
- 过温保护
应用领域
- 手持式电池供电设备
- 低功耗微处理器系统
- 笔记本电脑、掌上电脑和PDA
- 无线通信设备
- 音频/视频设备
- 车载导航系统
