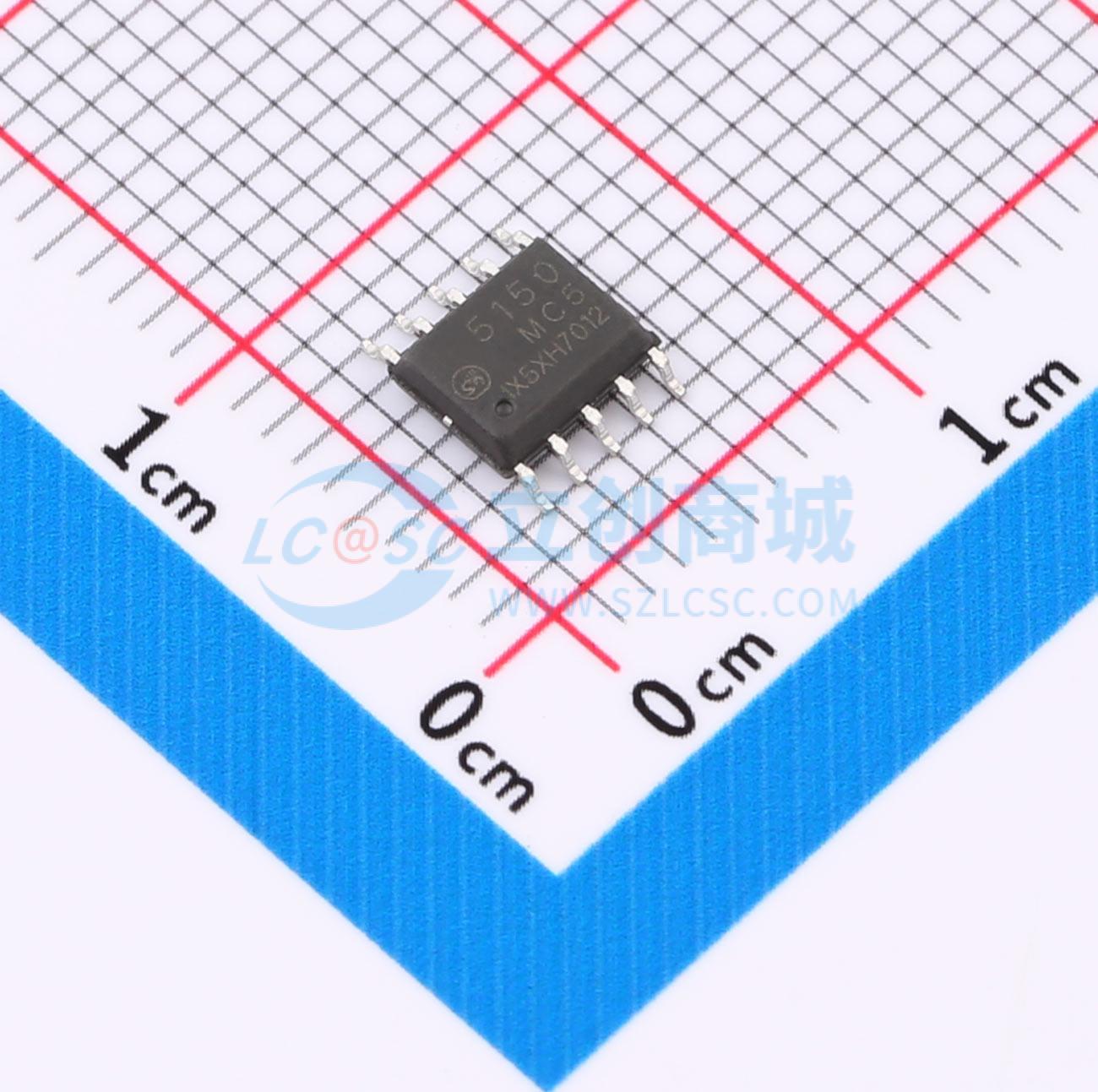

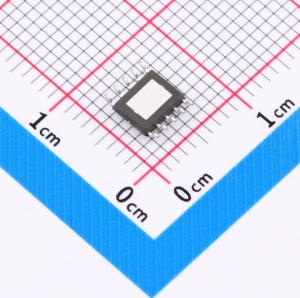

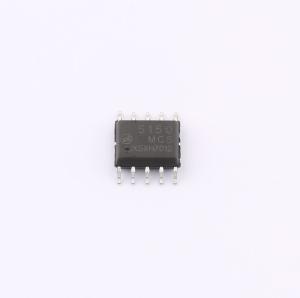

温馨提醒：图片仅供参考，商品以实物为准
SS5150
6.5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 接触器/继电器节能控制专用芯片,具有热关断、欠压锁定、过压保护等高可靠性交直流PWM电流控制器
- 品牌名称
- orisilicon(矽源)
- 商品型号
- SS5150
- 商品编号
- C49188049
- 商品封装
- ESSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.10241克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 6.5V~40V | |
| 开关频率 | 20kHz | |
| 输出电流 | 100mA | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 95% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 功能特性 | 可调限流；欠压锁定；过热保护(OTP)；欠压保护(UVP)；过压保护(OVP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 10V | |
| 反馈方式 | - |
商品概述
SS5150 是一款面向电磁阀的 PWM 电流控制器，旨在通过良好受控的波形来调节电流，从而减少功率损耗。电磁阀电流快速斜升，可确保正常打开阀门或继电器。最初上升后，电磁阀电流将保持峰值以确保正常运行；此后，电流降至较低的保持水平，以避免过热问题并减少功率损耗。该器件具有丰富的外部接口，可实现峰值电流、保持电流外部设置，峰值电流持续时间设置，振荡器频率外部设置等，同时可通过外部 EN 端口来实现芯片的工作与关断。它提供 5V 稳压源输出端口，可用于驱动外部辅助芯片，如单片机等。该器件使用外部电容器设置峰值电流持续时间，可使用外部电阻器单独设置电流斜坡的峰值和保持水平以及 PWM 频率。如果相应参数的默认值适用于该应用，甚至无需使用外部设置电阻器。该器件具有 40V 最高输入电压，可直接使用 24V 等直流电源供电，并可在需要较高电源电压的应用中借助外部齐纳二极管通过整流器和限流电阻器实现 120V 和 230V 交流电源供电。该器件采用 eSSOP10 封装，通过 ePAD 在电磁阀吸合过程中，充分释放产生的热能，进一步保证芯片的连续和可靠工作。
商品特性
- 输入电压：最高40V
- 通过PWM控制外部MOSFET来调节线圈电流，并使用外部检流电阻检测线圈电流大小
- EN输入钳位电压：6V（典型值）
- 快速线圈电流启动控制
- 峰值电流外部可调
- 峰值电流时间外部可调
- 保持电流外部可调
- 振荡器频率外部可调
- 保护功能：热关断、欠压锁定、过压保护
- 宽工作温度范围：Ta = -40~+125℃
- 10引脚eSSOP封装
应用领域
- 机电驱动器
- 大型家电
- 太阳能
- 运输
- 智能电网
