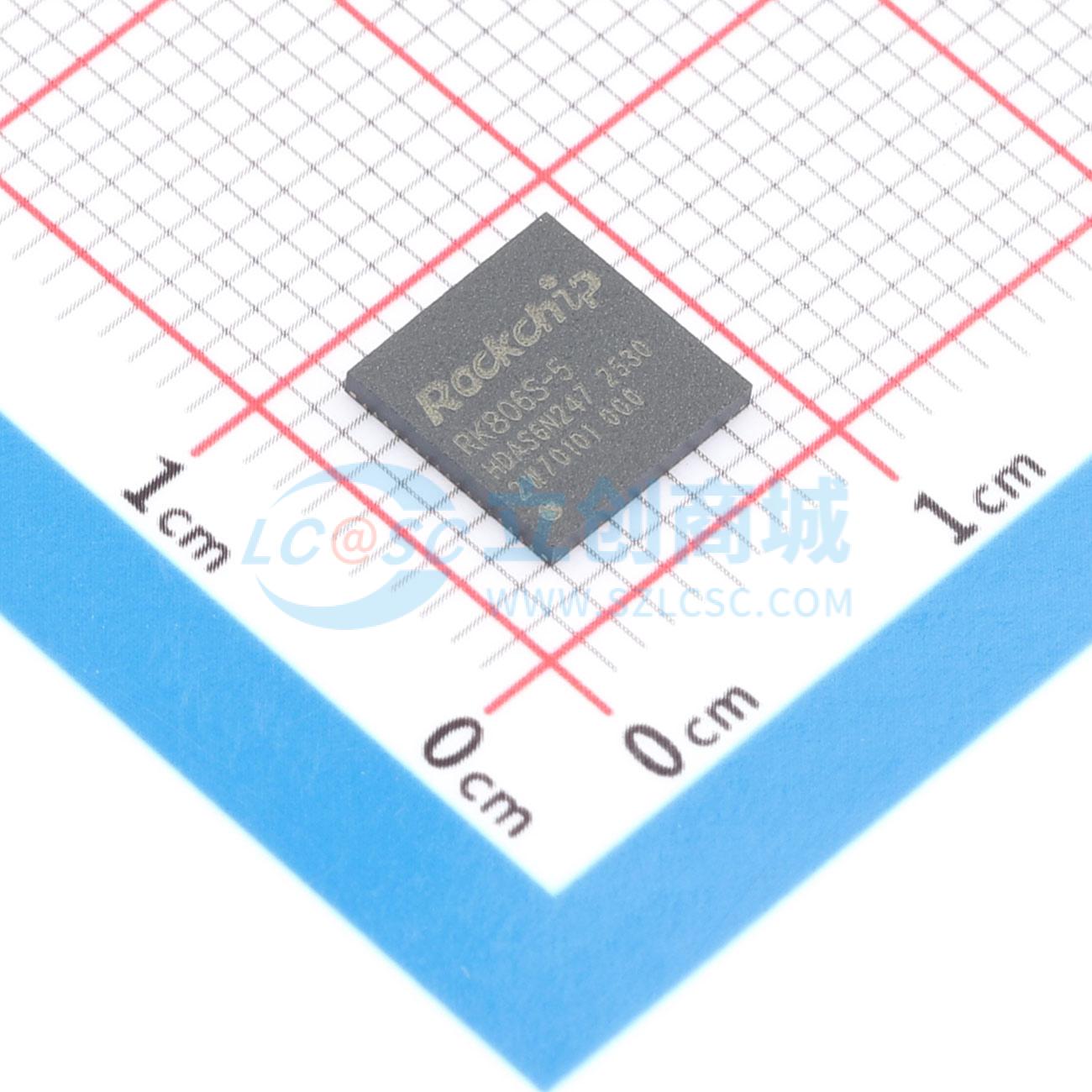

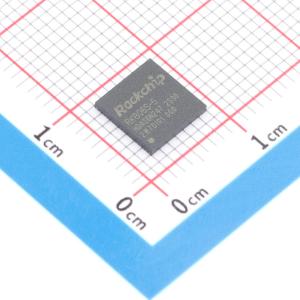

RK806S-5
RK806S-5
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Rockchip(瑞芯微)
- 商品型号
- RK806S-5
- 商品编号
- C49174044
- 商品封装

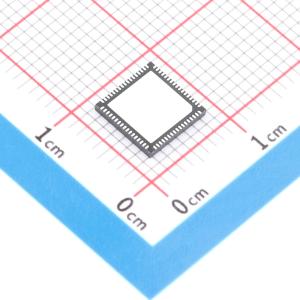

- QFN-68(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.321677克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 上电时序控制；动态电压调节 | |
| 接口 | I2C；SPI | |
| 输入电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 0.5V~3.4V | |
| 输出电流 | 6.5A；5A | |
| 工作温度 | -40℃~+125℃ |
商品概述
RK806S是一款复杂的电源管理集成电路，能够以极少的外部元件提供完整的电源管理解决方案。该器件提供10个快速负载瞬态同步降压转换器，还包含6个LDO稳压器以及5个用于实现高效率的NMOS LDO稳压器。其可配置的上电/下电控制器支持基于OTP的任何定制化上电/下电序列。RK806S集成了10通道降压型DC-DC转换器，均采用基于纹波的控制以实现极快的负载瞬态响应。同时，所有通道均可根据处理器运行状态动态调整输出电压，以最大化系统效率。大多数通道的输出电压可通过I2C或SPI接口进行配置。所有通道的输入均具有软启动功能。
商品特性
- 10个快速负载瞬态同步降压转换器
- 6个LDO稳压器
- 5个NMOS LDO稳压器，用于实现高效率
- 可配置的上电/下电控制器，支持基于OTP的定制化上电/下电序列
- 10通道降压型DC-DC转换器，采用基于纹波的控制以实现快速负载瞬态响应
- 支持根据处理器运行状态动态调整输出电压
- 大多数通道的输出电压可通过I2C或SPI接口配置
- 所有通道输入具有软启动功能
