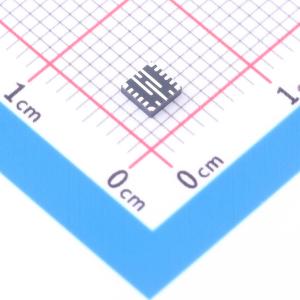

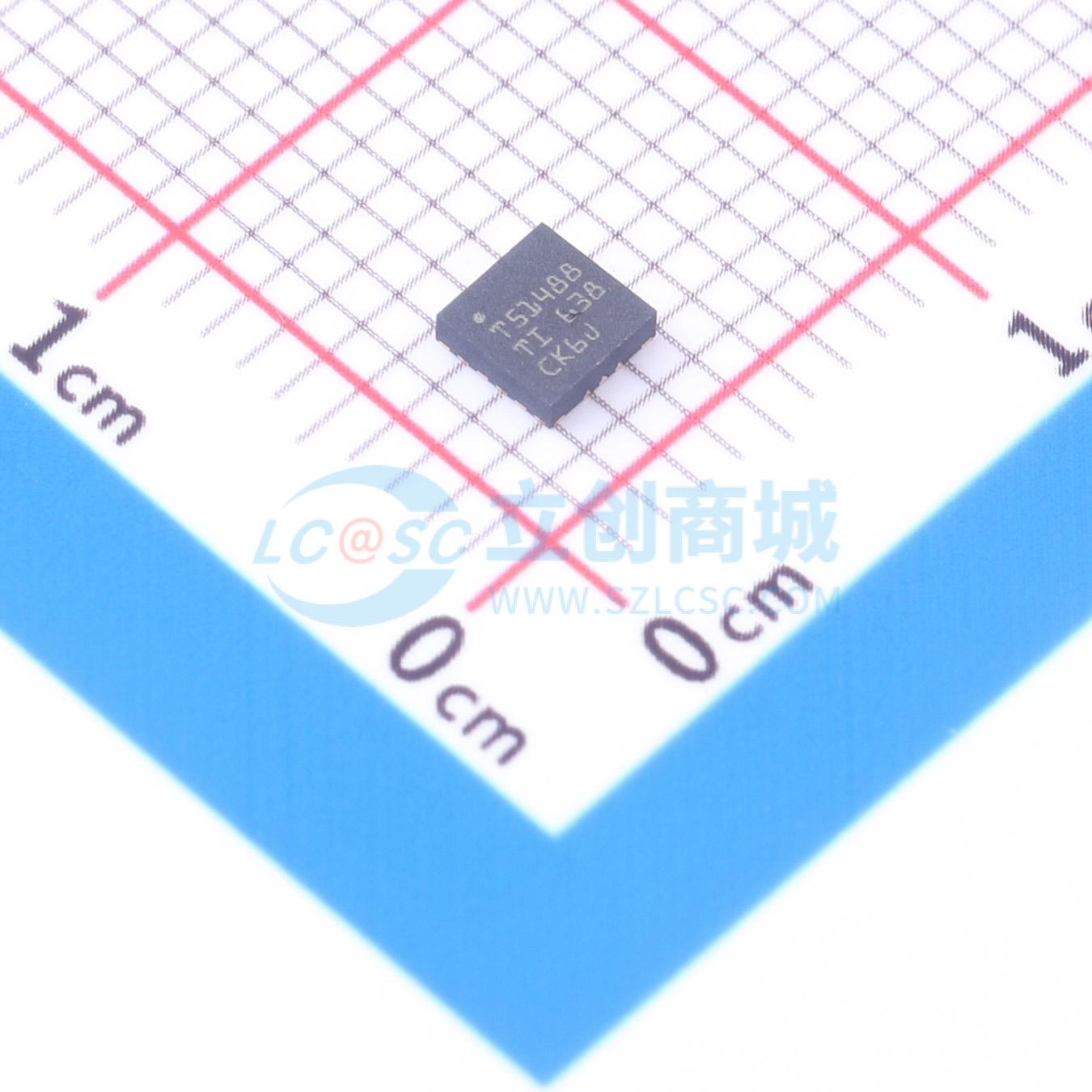

TPS51488RJER

TPS51488 以极低总成本和设计大小为 LPDDR5 存储器系统提供完整的电源设计。器件符合 JEDEC 标准中的 LPDDR5 加电和断电顺序要求。TPS51488 集成了两个同步降压转换器（VDD1 和 VDD2）和一个 1.5A LDO (VDDQ)。TPS51488 采用 D-CAP3 控制模式，开关频率为600kHz，可实现快速瞬态响应、良好的负载/线路调节，并支持陶瓷输出电容器，而无需外部补偿电路。TPS51488 具有集成的低 Rds(on) 功率 MOSFET，因此具有高度可配置性和高效率。器件支持灵活功率级控制，将 VDDQ 置于高阻抗状态（处于 S3）并在 S4/S5 状态下对 VDD1、VDD2 和 VDDQ 进行放电。全面的保护特性包括 OVP、UVP、OCP、UVLO 和热关断保护。器件可采用耐热增强 18 引脚 HotRod VQFN 封装，额定结温范围为 –40℃ 至 125℃。

• 同步降压转换器 (VDD2)
• VDD2输入电压范围:4.5V 至 24V
• VDD2输出电压固定为 1.065V
• D-CAP3™ 控制模式，用于快速瞬态响应
• VDD2持续输出电流:8A
• 用于高级脉冲跳跃的 Eco-mode
• 集成 22mΩ / 8.6mΩ RDS(on) 内部电源开关
• 600kHz 开关频率
• 内部软启动:1.6ms
• 逐周期过流保护
• 锁存输出 OV/UV 保护
• 同步降压转换器 (VDD1)
• VDD1输入电压范围:3V 至 5.5V
• VDD1输出电压固定为 1.8V
• D-CAP3 控制模式，用于快速瞬态响应
• VDD1持续输出电流:1A
• 集成 150mΩ / 120mΩ RDS(on) 内部电源开关
• 580kHz 开关频率
• 内部软启动:1ms
• 逐周期过流保护
• 锁存输出 OV/UV 保护
• 内置 500mV、1.5A LDO (VDDQ)
• VDDQ输出电压固定为 500mV
• VDDQ 1.5A 持续输出电流
• 只需 10μF 陶瓷输出电容器
• 在 S3 中支持高阻态
• 低静态电流:150µA
• 电源正常指示器
• 输出放电功能
• 上电和断电序列控制
• 非锁存 OT 和 UVLO 保护
• 18 引脚 3.0mm × 3.0mm HotRod™ VQFN 封装

• 笔记本电脑、PC 计算机和服务器
• 超极本、平板电脑
• 单板计算机、工业 PC
• 分布式电源系统
