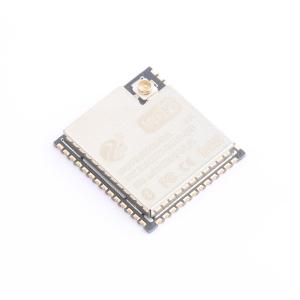

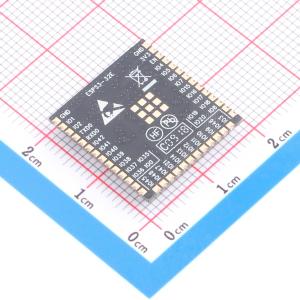

ESPS3-32E-N4
WiFi&Bluetooth模组,ESP32-S3芯片,32Mbit Flash,IPEX接口模组
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WiFi&Bluetooth模组,ESP32-S3芯片,32Mbit Flash,IPEX接口模组
- 品牌名称
- DOIT(四博智联)
- 商品型号
- ESPS3-32E-N4
- 商品编号
- C49164659
- 商品封装
- SMD,19.2x18mm
- 包装方式
- 编带
- 商品毛重
- 3.195019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | ESP32-S3 | |
| 支持协议 | Bluetooth5.0 | |
| 接口类型 | I2C；UART；SPI；SDIO；I2S | |
| 发射功率 | 19dBm |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 接收电流 | 91mA | |
| 发送电流 | 326mA | |
| 接收灵敏度 | -88dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
ESPS3-32E Wi-Fi和蓝牙共存模块是一款高度集成的单芯片低功耗802.11b/g/n无线局域网网络控制器。它集成了双核240MHz CPU、WLAN MAC、支持1T1R的WLAN基带、射频和蓝牙功能于单芯片中。它还提供了大量可配置的GPIO，这些GPIO可配置为数字外设，用于不同的应用和控制用途。ESPS3-32E集成了丰富的外设，包括SPI、并行IO、ADC、UART、I2C、I2S、RMT（TX/RX）、LED脉冲宽度调制、USB2.0串口、JTAG控制器、MCPWM、SDIO从控制器、GDMA、TWAI控制器、片上JTAG调试功能、事件任务矩阵，以及多达36个GPIO等。ESPS3-32E模块采用ESPS3-32E作为Wi-Fi和蓝牙共存SOC芯片。ESPS3-32E模块集成了内部存储器，用于实现完整的Wi-Fi协议功能。嵌入式存储器配置也为便捷的应用开发提供了支持。
商品特性
- 芯片：ESP32-S3系列
- 模块尺寸：18mm × 19.2mm × 3mm
- Xtensa® 双核32位 LX7 微处理器 240MHz
- 384KB ROM
- 512KB SRAM
- 16 KB RTC SRAM
- 符合 IEEE 802.11 b/g/n 标准
- 工作信道中心频率范围：2412 ~ 2484 MHz
- 1T1R 模式，数据速率高达 150 Mbps
- 支持 TX/RX A-MPDU，TX/RX A-MSDU
- 立即块确认
- 蓝牙® 5（低功耗）蓝牙 mesh
- 速率：125 Kbps，500 Kbps，1 Mbps，2 Mbps
- 广播扩展
- 多组广播集
- 信道选择算法 #2
- Wi-Fi 和蓝牙共存
- GPIO × 36
- I2C
- I2S
- SDIO
- TWAI（CAN 2.0）
- SPI
- EN
- MCPWM
- ADC
- LED PWM
- 工作温度：-40°C ~ 85°C
应用领域
- 串口透传
- Wi-Fi探针
- 智能家居
- 摄像头产品
- 传感器网络
