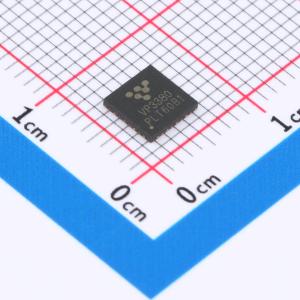

温馨提醒：图片仅供参考，商品以实物为准

VP3380QNG32

升压型 6V~28V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: VP3380 升压内置MOS 28V/10A升压DC/DC转换器
品牌名称: VIVA(昱盛)
商品型号: VP3380QNG32
商品编号: C49142465
商品封装: QFN-32(5x5)
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	SEPIC；升压式
	静态电流(Iq)	3.3mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；外部补偿；频率同步；逐波限流；过流保护；可调限流

商品概述

VP3380 是一款专为升压拓扑设计的通用型转换器，无需外部 MOSFET。除了逐个周期的电流限制外，其电流模式控制方案还提供了宽带宽和良好的瞬态响应。峰值电流限值可通过外部电阻轻松编程。

开关频率可通过电阻或任何外部时钟源在 100kHz 至 1MHz 之间的任意值设定。VP3380 可在更高的开关频率下工作，以节省解决方案的电路板面积。进入关断模式时，VP3380 仅消耗 10μA 电流，并支持电源时序控制。它内置了多种保护电路，如热关断、欠压锁定、短路保护和过压保护。内部软启动电路可降低启动时的浪涌电流。

VP3380 采用小型 QFN32 5×5 绿色封装，并带有双裸露焊盘。

商品特性

启动电压为 3V
输入电压范围为 6V 至 28V
开关电流限值高达 10A
峰值输出电流高达 8A
最大输出电压为 28V
参考电压精度为 ±3%
可调时钟频率范围为 100kHz ~ 1MHz
关断电流为 10μA
电流模式工作
集成 30V/10A/15mΩ MOSFET 开关
外部 RC 补偿
内部软启动
轻载时效率高
峰值电流限值和过温保护
可调输入欠压锁定阈值电压
采用符合 RoHS 标准的 QFN32 5×5 双裸露焊盘绿色封装

应用领域

便携式扬声器
离线电源
电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	6V~28V
	输出电压	-
	输出电流	8A
	开关频率	100kHz~1MHz
	工作温度	-40℃~+85℃@(TA)；-40℃~+125℃@(TJ)
