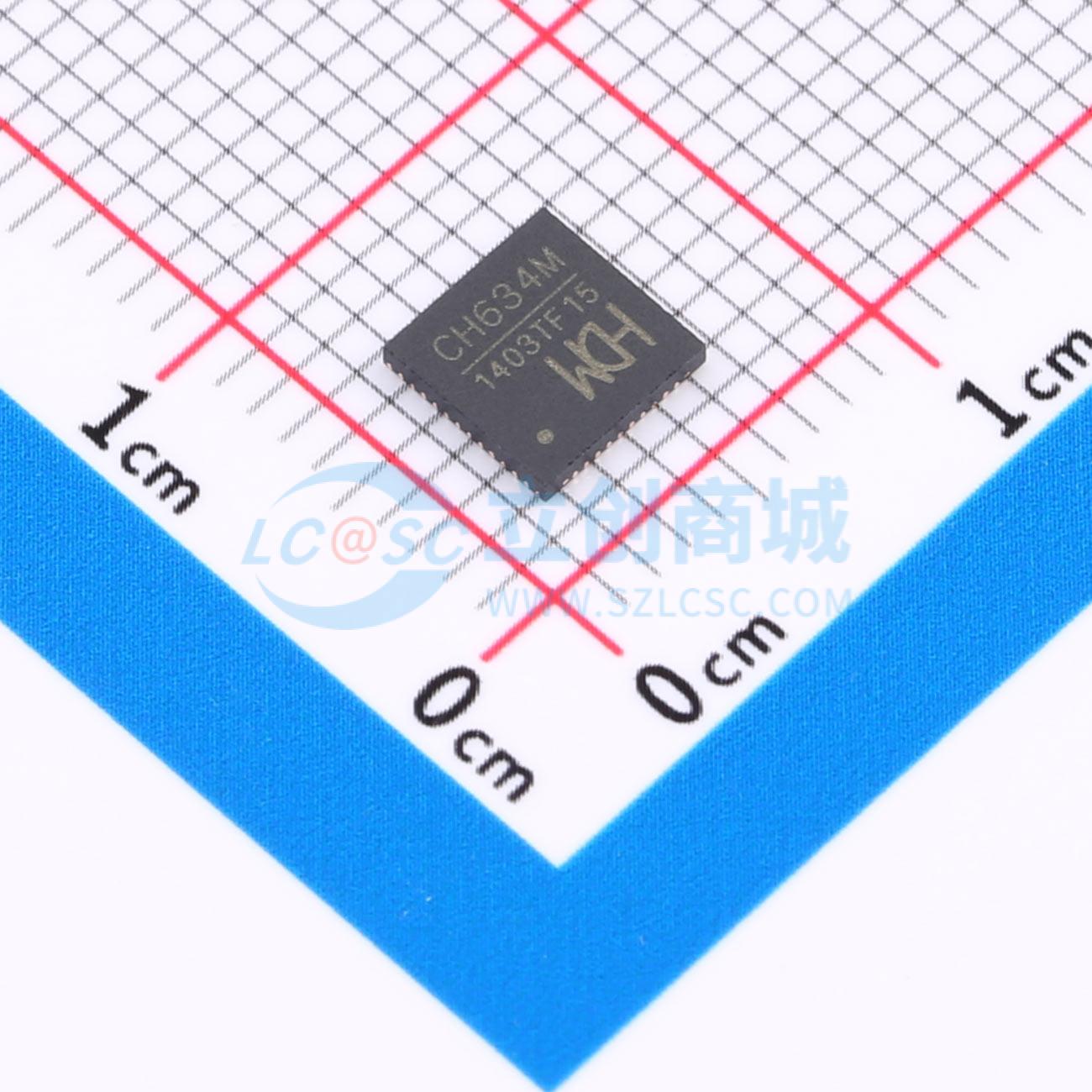

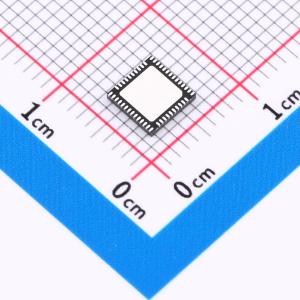

CH634M

CH634是一款符合USB3.2 Gen1协议规范的四端口USB超高速集线器控制器芯片，单芯片集成了四端口USB集线器和USB PD功能。该芯片具有独立的超高速集线器控制器和USB2.0集线器控制器，内置五组超高速物理层收发器、五组USB2.0物理层收发器和两组PD物理层收发器。芯片的上行端口支持USB3.0超高速5Gbps、USB2.0高速480Mbps和全速12Mbps，下行端口支持USB3.0超高速、USB2.0高速、全速和低速1.5Mbps。部分型号内置两组Type-C双通道USB3.0物理层收发器和双PD物理层收发器，兼容USB-C线缆和连接规范，原生支持Type-C接口的正反插自适应，并原生支持PD集线器、Type-C电源15W和PD的100W快充。芯片支持高性能的并发处理MTT模式，采用工业级设计，外围电路精简。

• 四端口USB3.2 Gen1集线器，提供四个下行端口，支持USB3.2 Gen1，并向前兼容USB3.1、USB3.0、USB2.1、USB2.0、USB1.1、USB1.0协议规范。
• USB3.2 Gen1集线器模块支持符合USB3.2 Gen1协议规范的U0/U1/U2/U3电源管理模式。
• 部分型号内置两组自研的Type-C双通道USB3.0物理层收发器，原生支持Type-C接口的正插和反插自适应。
• USB2.0集线器模块支持符合USB2.1协议规范的L0/L1/L2/L3电源管理模式。
• 支持低成本的STT或高性能的MTT模式，MTT为每个端口配置独立的事务翻译器以实现高速传输。
• 内置两路USB PD物理层收发器，原生支持Type-C电源15W和PD的100W快充，支持PD集线器和扩展坞。
• 下行端口支持BC1.2充电协议和充电下行端口模式。
• 兼容USB Type-C线缆和连接规范，支持三种C口工作模式，可配置为下行双C口或上行C口。
• 每个下行端口的USB3.0和USB2.0支持拆分独立应用，四端口集线器最多可支持八个USB设备。
• 支持整体联动电源控制和整体过流检测。
• 部分型号支持各端口独立电源控制和各端口独立过流检测。
• 采用自研的集线器专用USB物理层收发器和低功耗技术，支持自供电或总线供电模式。
• 部分型号支持SMBus总线，便于主板集成和管理。
• 部分型号支持上行端口交换功能，便于两个USB主机管理多个USB设备。
• 支持通过I/O引脚配置独立或整体控制、供电模式等功能。
• 可通过外部EEPROM、外部闪存或内部EEPROM配置集线器芯片是否支持复合设备、不可移除设备、自定义供应商ID、产品ID、端口配置以及USB厂商、产品、序列号字符串描述符等。
• 内置信息存储器，可针对行业特殊需求批量定制厂商或产品信息及配置。
• 集成了3.3V的LDO线性稳压器和1.2V的DC-DC降压器，支持外部5V电源供电，外围电路精简。
• 部分型号支持外接Type-C接口芯片以实现28V高压PD集线器和扩展坞。
• 采用自研的青稞RISC-V处理器内核、超高速USB、高速USB、USB PD等控制器和物理层收发器IP，各模块紧密协同，效率高成本低。
• 提供QFN32、QFN48、QFN64、QFN68等多种封装形式。
