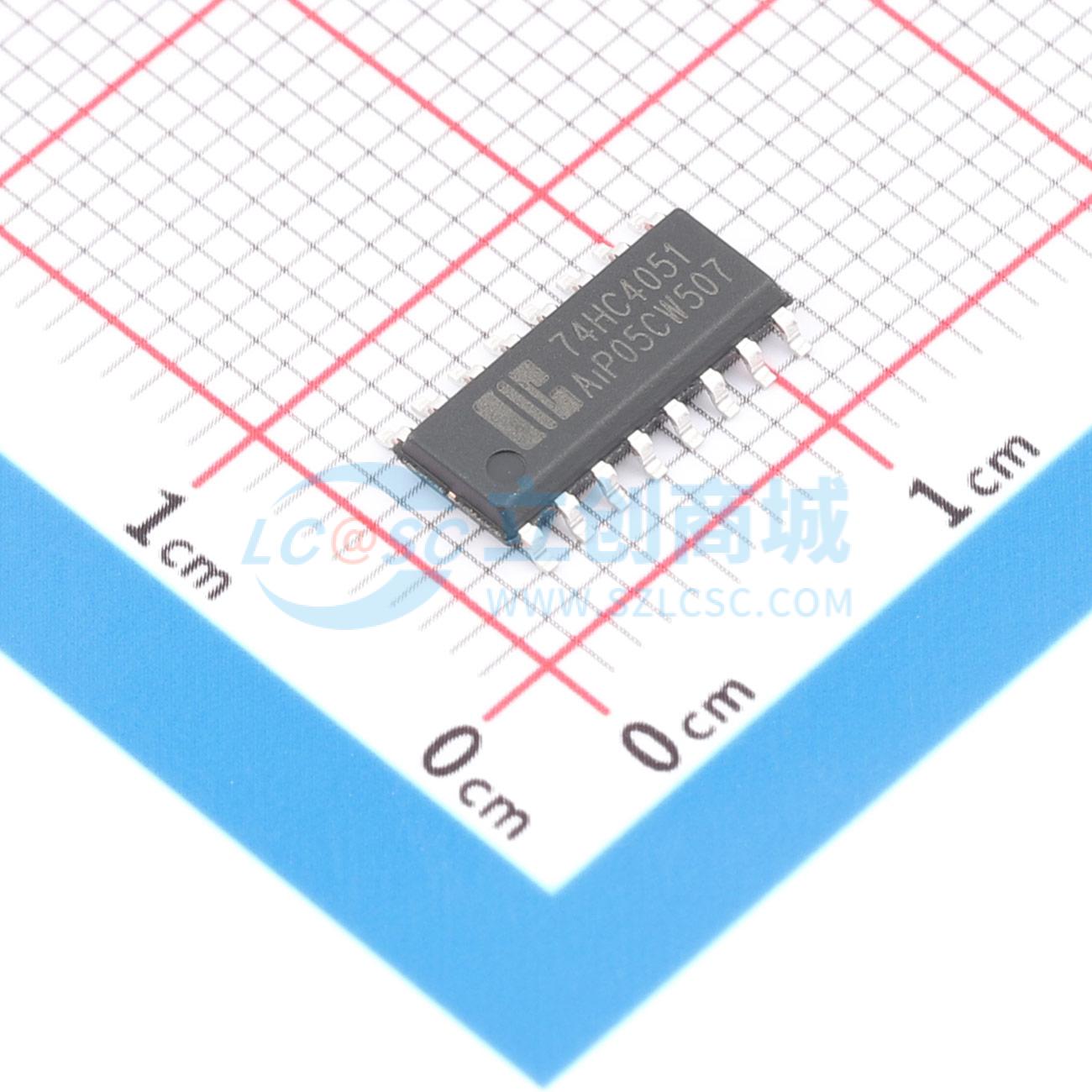

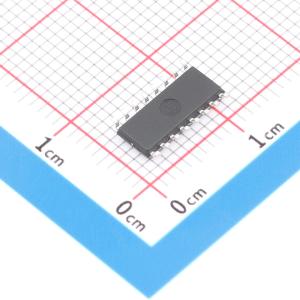

AiP74HC4051SA16.TR
八选一模拟开关，适用于模拟或数字8:1多路选择，具备逻辑转换和先关后开功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HC4051SA16.TR
- 商品编号
- C49075952
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.325258克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 双电源 | |
| 工作电压 | 3V~9V | |
| 输入数/输出数 | 1/8 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 12ns@4.5V,50pF | |
| 静态电流(Iq) | 16uA | |
| 功能特性 | 电平转换；先断后合功能 | |
| 系列 | 74HC |
商品概述
AiP74HC/HCT4051是一款八选一模拟开关，适用于模拟或数字8:1多路选择开关。该开关具有三个数字选择输入端、八个独立输入/输出端、一个公共输入/输出端以及一个数字使能输入端。当使能端为高电平时，开关关闭。输入包括钳位二极管，这样可以使用限流电阻将输入接口连接到超过VCC的电压，使5V逻辑能够与±5V模拟信号进行通信。
商品特性
- 模拟输入电压范围：-5V ~ +5V
- 电源电压范围：AiP74HC4051为3V ~ 9V；AiP74HCT4051为4.5V ~ 5.5V
- 低导通电阻：在VCC - VEE = 4.5V时典型值为80Ω；在6.0V时典型值为70Ω；在9.0V时典型值为60Ω
- 内置典型的“先关后开”功能
- 工作环境温度范围：-40℃ ~ +125℃
- 封装形式：DIP16、SOP16、TSSOP16、DHVQFN16
应用领域
- 模拟多路选择开关
- 数字多路选择开关
- 信号门控
