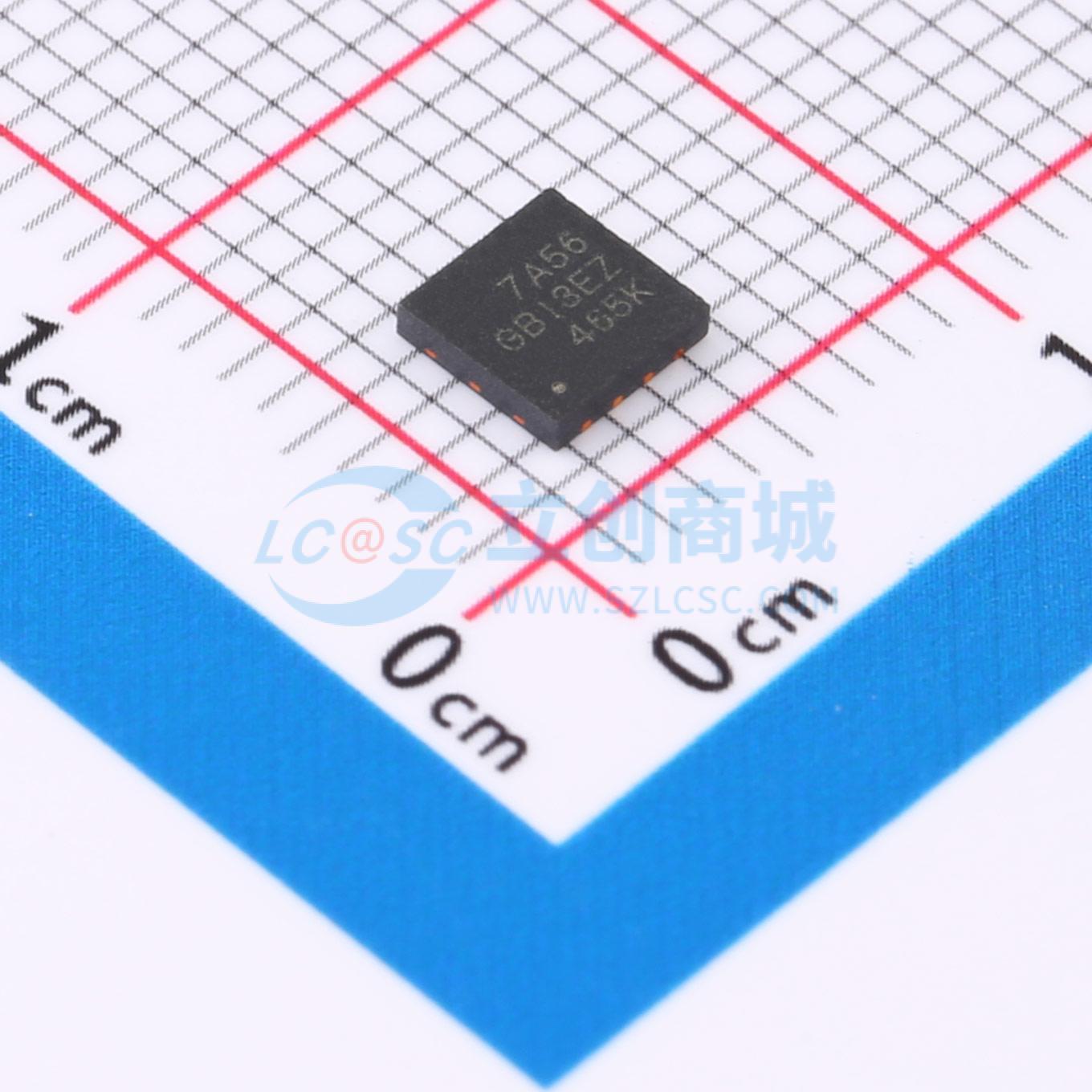

GBI7A56NMAR实物图

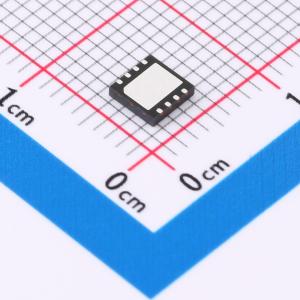

  • GBI7A56NMAR商品缩略图

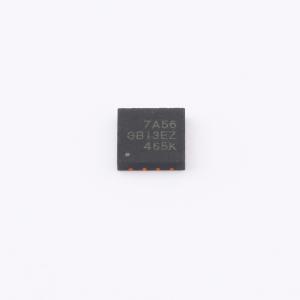

  • GBI7A56NMAR商品缩略图
  • GBI7A56NMAR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

GBI7A56NMAR

120V BOOT, 4A Peak, Half-Bridge Driver with Low Switching Loss

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
120V BOOT, 4A Peak, Half-Bridge Driver with Low Switching Loss
商品型号
GBI7A56NMAR
商品编号
C49073985
商品封装
DFN-8L(4x4)​
包装方式
编带
商品毛重
0.4473克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型MOSFET;IGBT
驱动通道数2
灌电流(IOL)4A
拉电流(IOH)4A
工作电压8V~20V
上升时间(tr)7ns
下降时间(tf)5ns
属性参数值
传播延迟 tpLH28ns
传播延迟 tpHL24ns
特性欠压保护(UVP)
工作温度-40℃~+150℃
输入高电平(VIH)1.9V~2.4V
输入低电平(VIL)900mV~1.3V
静态电流(Iq)240uA
功能特性内置自举二极管

商品概述

GBI7A56是一款高压栅极驱动器,设计用于驱动同步降压或半桥配置中的高侧和低侧N沟道FET。两个输出由两个TTL兼容输入信号独立控制。浮动高侧驱动器能够在HS引脚相对于VSS高达120V的电压下工作。集成了一个120V自举二极管,用于为高侧栅极驱动的自举电容充电。在低侧和高侧电源轨上均提供欠压锁定保护。该器件提供4A峰值源电流和灌电流,以及轨到轨驱动能力,适用于半桥或同步降压配置中使用的MOSFET。其最小24ns输入到输出传播延迟和20V电源轨使其适合高频功率转换器应用。输入可接受低至-10V的负电压,HS引脚能够承受显著的负电压,从而增强系统抗噪能力。宽输入迟滞兼容TTL和CMOS低压逻辑。其工作温度范围为-40℃ ~ 150℃。GBI7A56提供DFN 4×4-8L和eSOP-8L封装。

商品特性

  • 驱动高侧和低侧配置的两个MOSFET
  • 4A峰值源电流/灌电流
  • 8V ~ 20V宽电源电压范围
  • 自举和HS引脚最大电压120V
  • 输入电压能力低至-10V
  • HS引脚可承受负电压(-20V)
  • 快速传播延迟:上升28ns/下降24ns
  • 3ns延迟匹配
  • 快速上升和下降时间:带1nF电容负载时为7ns和5ns
  • 欠压锁定保护
  • 低静态电流:240uA
  • 提供DFN4x4-8L和eSOP-8L封装

应用领域

  • 功率MOSFET栅极驱动
  • IGBT栅极驱动
  • 开关电源
  • 电机控制
  • 太阳能发电
