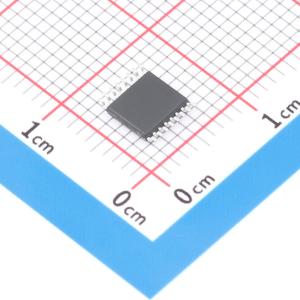

CM1110-SOPTA
4通道、2kSPS、低功耗、16位ADC集成PGA和基准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款精密、低功耗、兼容SPI接口、16位ADC，其内部集成了一个低噪声可编程增益放大器(PGA)、两个可编程输出电流源(IDAC)、一个电压基准、一个振荡器、一个低侧开关和一个精密温度传感器。这些特性使得适用于测量微弱信号，例如电阻式温度检测器(RTD)、热电偶、热敏电阻和桥式传感器。能够以高达2kSPS的速率进行数据转换，并且能够在单周期内稳定。输入多路选择器（MUX）可以提供4个单端输入或2组差分输入
- 品牌名称
- CIMO(士模微)
- 商品型号
- CM1110-SOPTA
- 商品编号
- C49073412
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 2kHz | |
| 通道数 | 2 | |
| 工作电压 | 2.3V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 时钟/振荡器 | 内置；外置 | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 210uA | |
| 功能特性 | 软复位；集成调制器；多路复用器；双极性输入；内置数字滤波器；上电复位；内置温度传感器 |
商品概述
CM1110是一款精密、低功耗、兼容SPI接口的16位ADC，其内部集成了一个低噪声可编程增益放大器、两个可编程输出电流源、一个电压基准、一个振荡器、一个低侧开关和一个精密温度传感器。这些特性使得该器件适用于测量微弱信号，例如电阻式温度检测器、热电偶、热敏电阻和桥式传感器。CM1110能够以高达2kSPS的速率进行数据转换，并且能够在单周期内稳定。输入多路选择器可以提供4个单端输入或2组差分输入。针对工业应用，当采样率为20SPS时，数字滤波器能够实现50Hz和60Hz同步抑制。启用PGA时，支持伪差分输入或全差分输入；禁用PGA后，仍提供高输入阻抗和高达4V/V的增益，以及能实现单端测量。CM1110采用TSSOP16封装，其工作温度范围为-40℃至125℃。
商品特性
- 宽电源范围：2.3V至5.5V
- 可编程增益：1V/V至128V/V
- 可编程数据速率：高达2kSPS
- 单周期数据稳定
- 20SPS时50Hz和60Hz谐波抑制
- 4个单端输入或2组差分输入
- 可编程匹配电流源：50μA至1.5mA
- 内置2.048V基准：温漂典型值为5ppm/℃
- 兼容SPI接口模式1
- 低电流消耗：典型值为210μA（占空比模式）
- TSSOP16 5mm×4.4mm封装
应用领域
- 工业控制及自动化
- 工业现场仪表
- 智能温度、压力变送器
- 温度传感器测量
- PLC/DCS模拟量采集
- 科学仪器仪表
