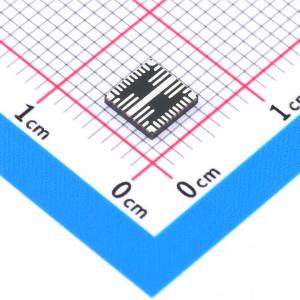

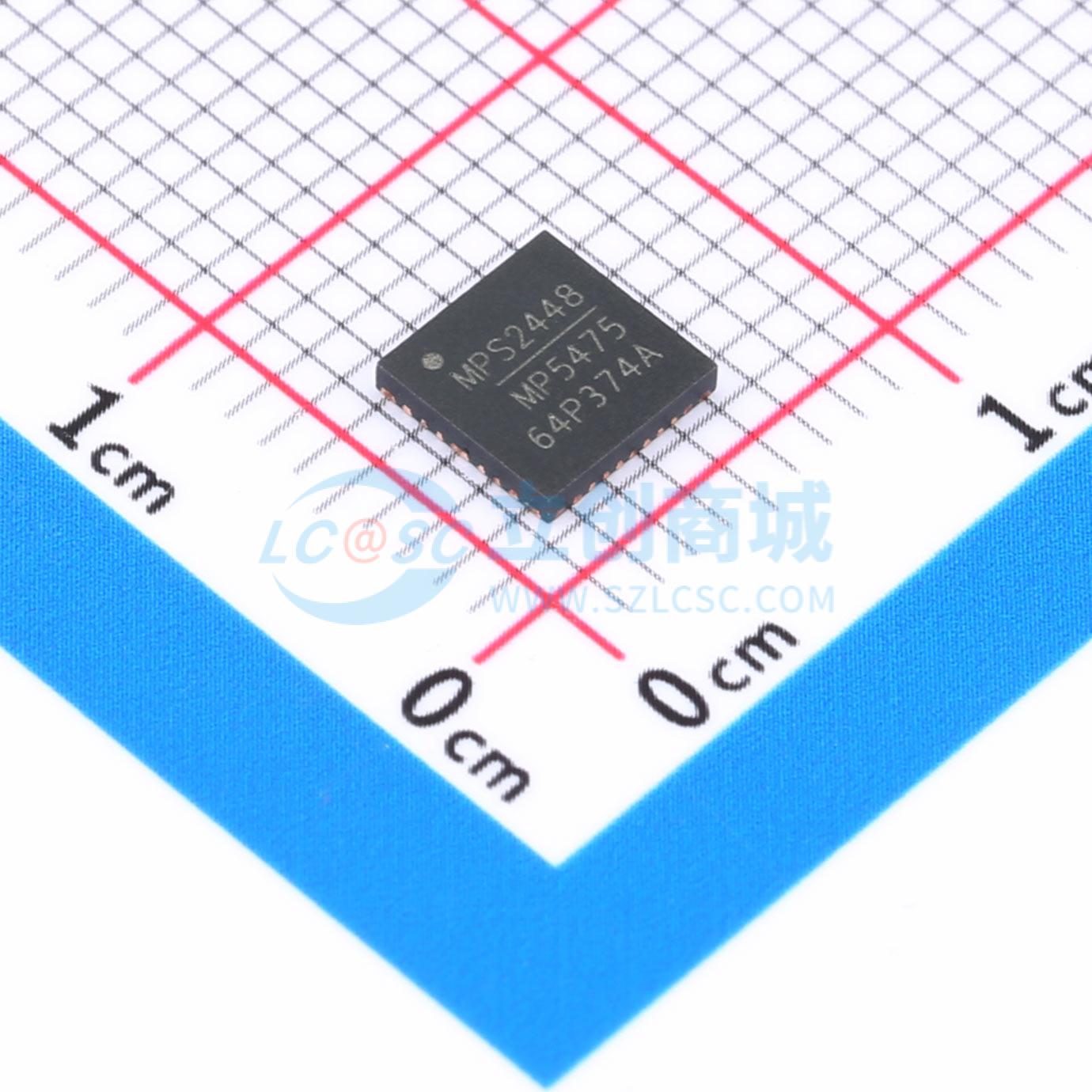

MP5475GU-0007-Z

12V 6A 四输出 PMIC 带 I²C

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款完整的电源管理IC (PMIC)，集成了四个高效降压DC/DC转换器和一个灵活的逻辑接口。集成的DC/DC转换器提供恒定导通时间 (COT) 控制，以实现快速瞬态响应。此外，1MHz开关频率 (fSW) 可使外部电感和电容尺寸最小化。全面的保护功能包括欠压锁定 (UVLO)、过流保护 (OCP)、欠压保护 (UVP) 和热关断
品牌名称: MPS(芯源)
商品型号: MP5475GU-0007-Z
商品编号: C49056153
商品封装: QFN-35(5x5)
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

	属性	参数值
	商品目录	专业电源管理(PMIC)
	功能特性	打嗝限流；可调限流；上电时序控制；工作状态指示；输出放电；输出电压差分采样；可调软启动；过流保护；内置LDO稳压器
	接口	I2C

	属性	参数值
	输入电压	3V~16V
	输出电流	6A
	工作温度	-40℃~+125℃

商品概述

MP5475是一款完整的电源管理集成电路，集成了四个高效率降压型直流/直流转换器和一个灵活的逻辑接口。集成的直流/直流转换器采用恒定导通时间控制，以实现快速的瞬态响应。此外，1MHz的开关频率最大限度地减小了外部电感器和电容器的尺寸。全面的保护功能包括欠压锁定、过流保护、欠压保护和热关断。输出电压可通过I2C总线调节，或通过多次可编程存储器功能预设。上电/掉电时序也可通过MTP配置，或通过I2C在线控制。前两路或后两路输出可工作在独立模式或并联模式，可通过MTP配置。在并联模式下实现了均流功能。MP5475所需的外部元件数量极少，并采用节省空间的QFN-35封装。

商品特性

3V至16V的宽输入电压范围
自适应恒定导通时间控制，实现超快瞬态响应
四个高效率降压型转换器：每个转换器均为6A，15mΩ/5mΩ
Buck A/B和Buck C/D在双相模式下支持高达12A的连续电流
两个50mA低压差线性稳压器
输出电压差分远端采样
可通过多次可编程存储器配置I2C从机地址
可通过I2C配置0.3V至2.048V的基准电压，步进为2mV，并具有压摆率控制
可配置500kHz至2MHz的开关频率
开漏电源良好指示和通用状态中断
可通过MTP配置软启动/软关断及延迟
可通过I2C选择脉冲频率调制/脉冲宽度调制模式、调节频率和电流限制
支持预偏置启动
过流保护、欠压锁定、欠压保护、过压保护和热关断保护
采用QFN-35封装
~MPL电感器MPL4020系列可优化性能

应用领域

存储和网络
企业级固态硬盘
通用企业应用
