温馨提醒：图片仅供参考，商品以实物为准

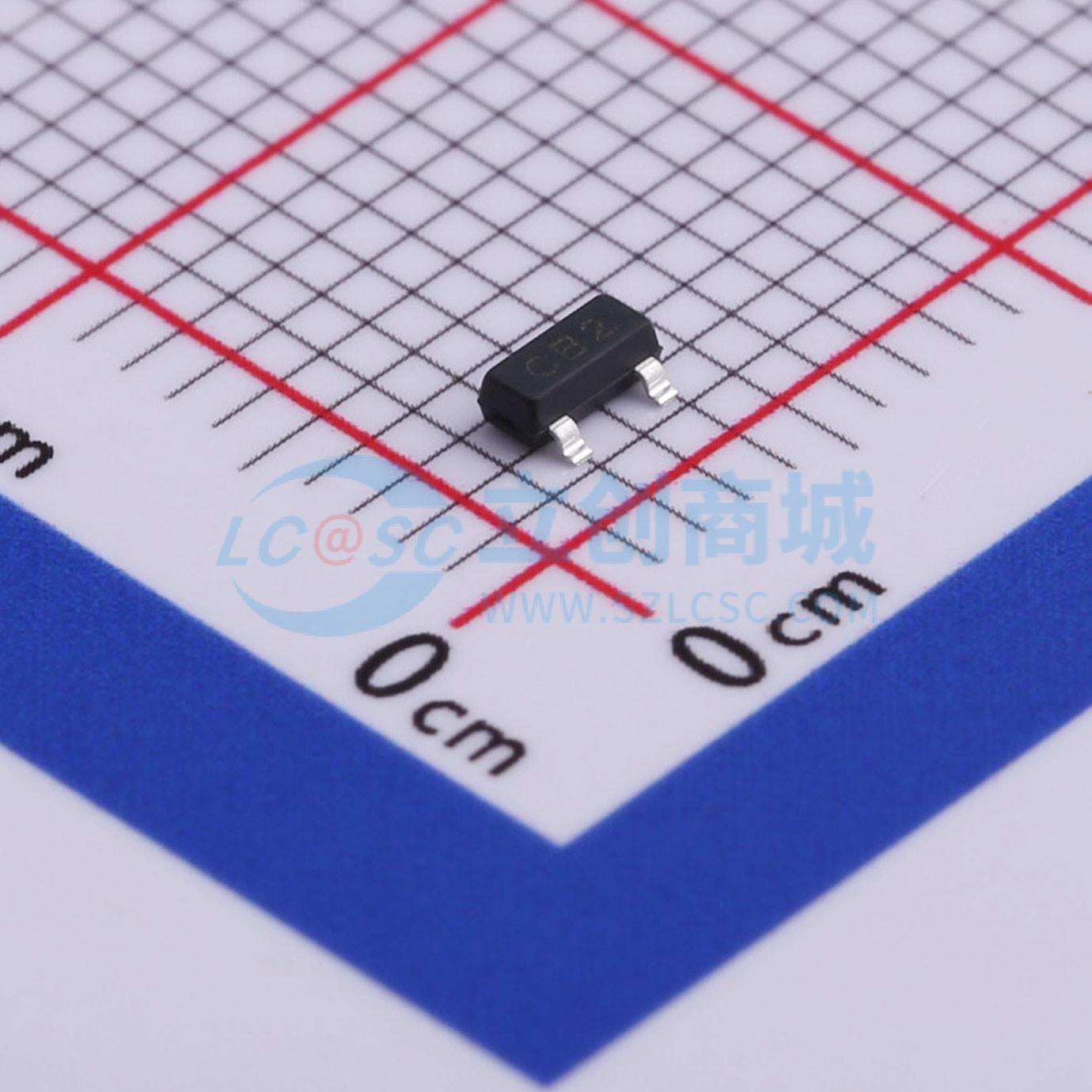

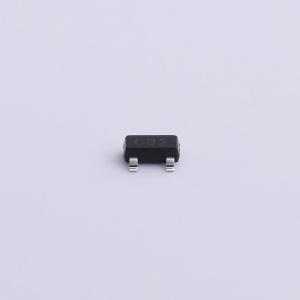

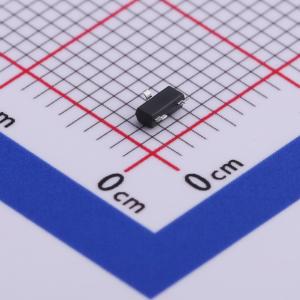

MST23C242V
250瓦峰值脉冲功率ESD保护器件
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：250 瓦峰值脉冲功率 (tp = 8/20μs)。 ESD 保护 >40 千伏。 保护一条双向线路或两条单向线路。 工作电压：5V、12V、15V、24V 和 36V。 低钳位电压。 IEC 61000-4-2 (ESD) ±15kV (空气)，±8kV (接触)。应用：RS-232、RS-422 & RS-485。 手机及配件
- 品牌名称
- Me-TECH(美台高科)
- 商品型号
- MST23C242V
- 商品编号
- C501375
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 250W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 20pF；30pF |
商品特性
- 250瓦峰值脉冲功率（tp = 8 / 20μs）
- 静电放电（ESD）防护 > 40千伏
- 保护一条双向线路或两条单向线路
- 工作电压：5V、12V、15V、24V和36V
- 低钳位电压
- 符合IEC 61000-4-2（ESD）标准：±15kV（空气放电），±8kV（接触放电）
- 符合IEC 61000-4-4（电快速瞬变脉冲群，EFT）标准：40A（5/50ns）
- 符合IEC 61000-4-5（浪涌，Lightning）标准：18A（8/20μs）
应用领域
- RS-232、RS-422和RS-485接口
- 手机及配件
- 控制与监测系统
- 便携式电子设备
- 机顶盒
- 服务器、笔记本电脑和台式电脑
- 无线总线保护
