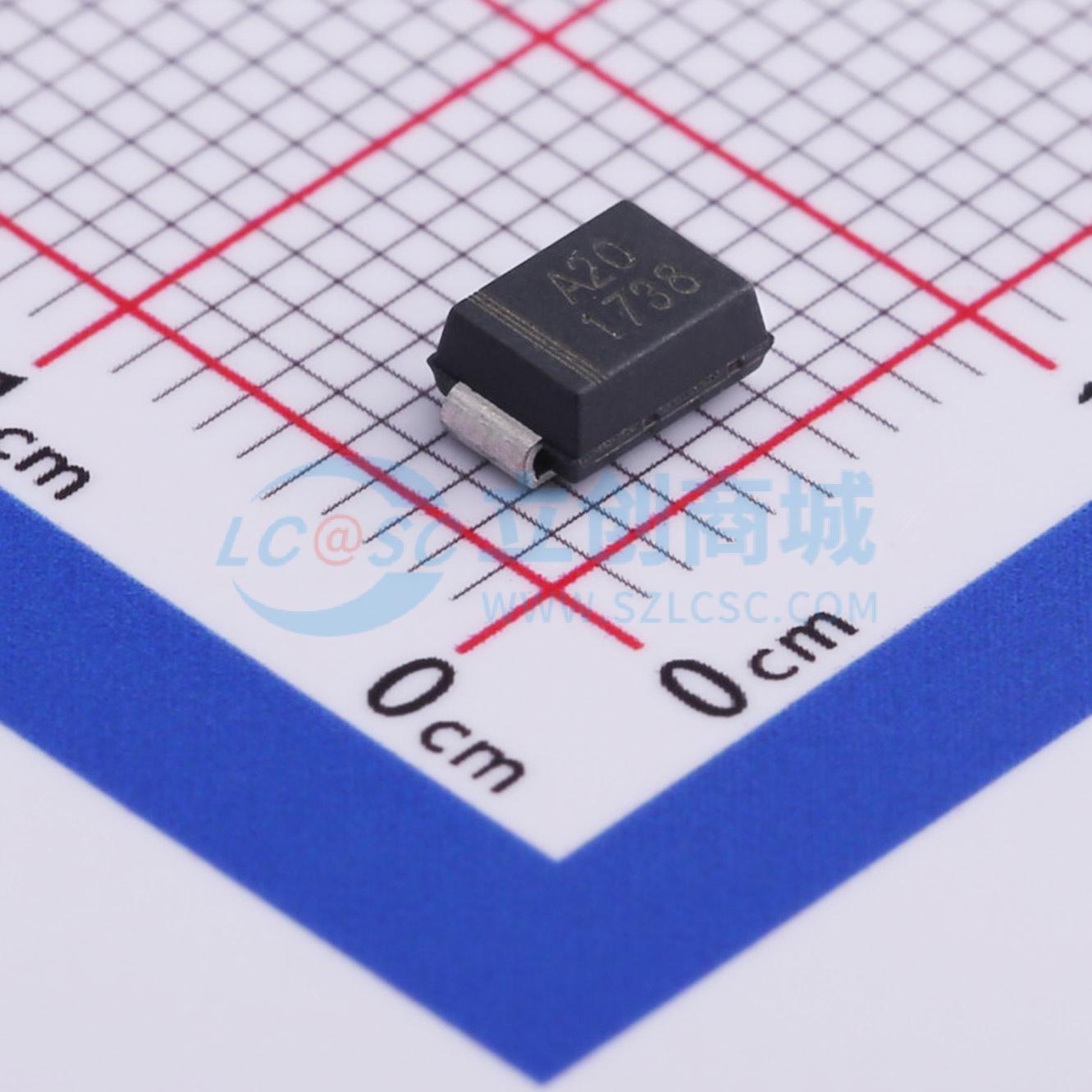

温馨提醒：图片仅供参考，商品以实物为准
1.0SMBJ20A
单向TVS 20V截止 峰值浪涌电流：30.9A@10/1000us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TVS二极管可用于多种应用，如消费电子产品、电信和智能控制系统。
- 品牌名称
- Me-TECH(美台高科)
- 商品型号
- 1.0SMBJ20A
- 商品编号
- C501367
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.217克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 20V | |
| 钳位电压 | 32.4V | |
| 峰值脉冲电流(Ipp) | 30.9A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1kW@10/1000us | |
| 击穿电压(VBR) | 24.5V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品概述
瞬态电压抑制（TVS）二极管可广泛应用于消费电子产品、汽车工业、电信和智能控制系统等领域。
商品特性
- 玻璃钝化或平面结
- 出色的钳位能力
- 重复率（占空比）：0.01%
- 10V 以上时，典型反向漏电流小于 1μA
- 薄型封装，低电感
- 在 10×1000μs 波形下，峰值脉冲功率能力达 1000W
- 快速响应时间：从 0V 到最小击穿电压（VBR）通常小于 1.0ps
- 塑料封装符合美国保险商实验室（UL）94V - 0 阻燃等级
- 适用于表面贴装应用，以优化电路板空间
应用领域
- 消费电子产品
- 汽车工业
- 电信
- 智能控制系统
