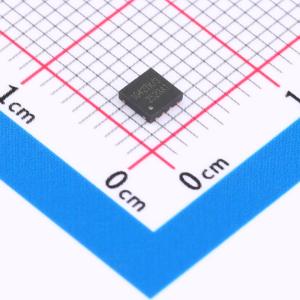

温馨提醒：图片仅供参考，商品以实物为准
HMT1042TK/3
带CAN FD的故障保护CAN收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ±15kV ESD,±70V总线耐压，5Mbps高速，带VIO接口可以支持3.3V端口电压，具有总线唤醒功能的CAN-FD总线收发器
- 品牌名称
- GATEMODE(捷茂微)
- 商品型号
- HMT1042TK/3
- 商品编号
- C49046402
- 商品封装
- DFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 1.293667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 5V | |
| 工作电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 1 | |
| 静态电流 | 5uA | |
| 功能特性 | 唤醒功能；欠压保护；热关断保护；集成电平移位；ESD保护；TXD占优超时；低功耗模式；总线故障保护 |
商品概述
HMT1042高速CAN收发器在控制器局域网协议控制器与物理双线CAN总线之间提供接口。该收发器设计用于汽车行业的高速CAN应用，为CAN协议控制器提供差分发送和接收能力。HMT1042提供了改进的电磁兼容性和静电放电性能，并具备以下特性：当电源关闭时，对CAN总线呈现理想的无源行为；具有极低电流的待机模式及总线唤醒能力；带有VIO引脚的型号可与供电电压为3.3V ~ 5V的微控制器直接接口。HMT1042实现了ISO 11898-2:2016和SAE J2284-1至SAE J2284-5中定义的CAN物理层，此实现支持在CAN FD快速阶段以高达5Mbps的数据速率进行可靠通信。
商品特性
- 符合ISO 11898-2:2016和ISO 11898-5:2007物理层标准
- 支持经典CAN和CAN FD
- I/O电压范围支持3.3V和5V微控制器
- 未上电时呈现理想的无源行为
- ±15kV静电放电保护
- ±70V总线故障保护
- 电源端子和I/O电源端子具有欠压保护
- 驱动器显性超时
- 热关断保护
- 接收器共模输入电压：±30V
- SOP8封装和DFN8-EP(3×3)封装
应用领域
- 工业自动化
- 楼宇、安防和气候控制自动化
- 电信基站状态与控制
