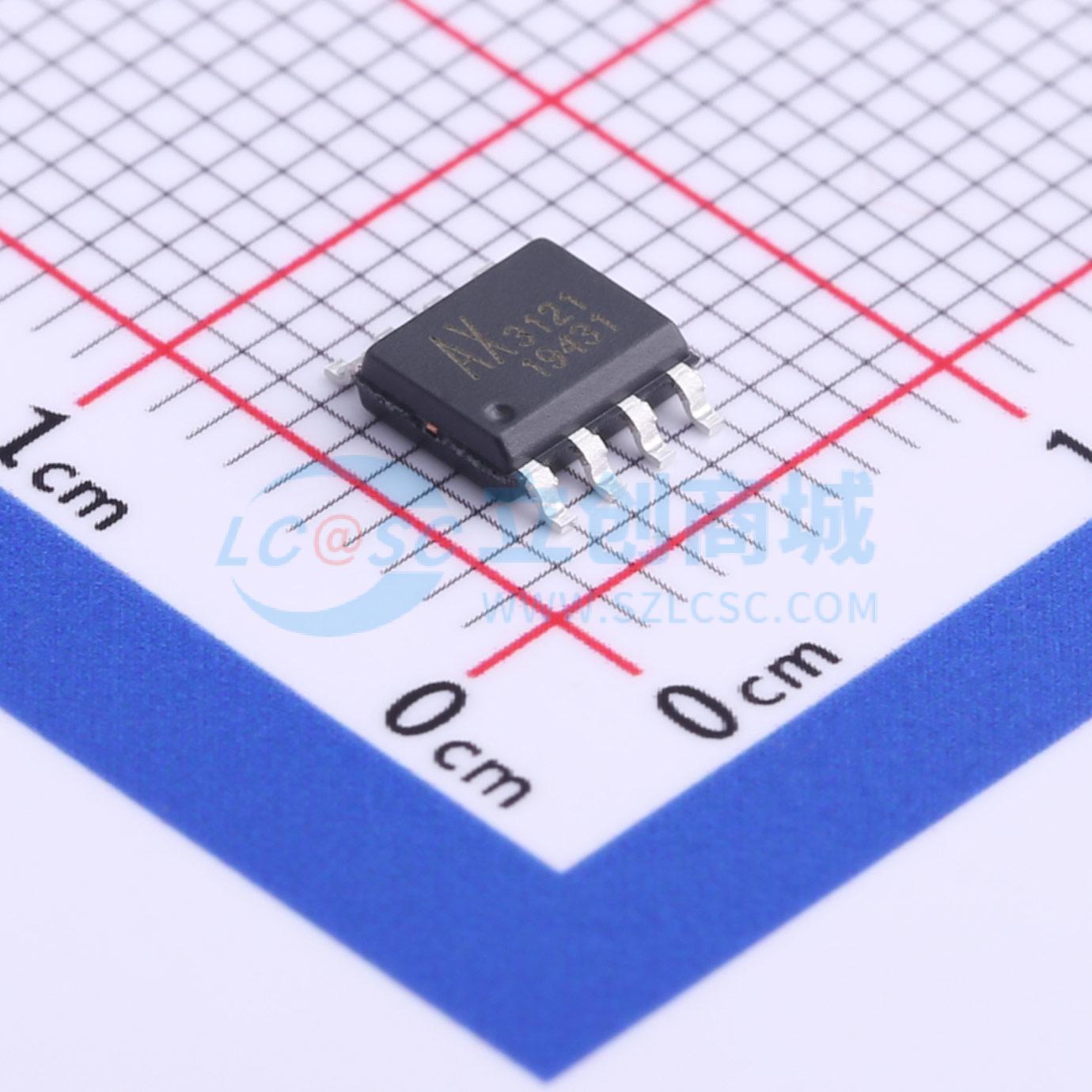

温馨提醒：图片仅供参考，商品以实物为准

AX3121ESA

降压型 3.5A 4.5V~23V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: AX3121是一款3.5A异步降压转换器,提供低纹波电源、高效率和出色的瞬态特性。该转换器包括参考电压源、振荡电路、误差放大器、内部PMOS和NMOS等。其PWM控制电路能够将占空比线性调节至0%到100%,并包含过流保护、短路保护和热关断功能。
品牌名称: Axelite(亚瑟莱特)
商品型号: AX3121ESA
商品编号: C501356
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.259克(g)

商品参数

商品概述

AX3121由带有同步PWM转换器的降压开关稳压器组成。这些器件包括参考电压源、振荡电路、误差放大器、内部PMOS和NMOS等。 AX3121提供低纹波电源、高效率和出色的瞬态特性。PWM控制电路能够使占空比从0线性调节至100%。该转换器还包含误差放大电路以及使能/软启动电路，可防止启动时出现过冲。内置使能功能、过流保护功能和短路保护功能，当发生过流保护（OCP）或短路保护（SCP）时，工作频率将降低。此外，外部补偿易于使系统稳定。加上内部的PMOS和NMOS，再外接一个线圈和电容，这些IC可作为降压开关稳压器使用。当采用SOP - 8L - EP封装时，它们可作为便携式设备的理想电源单元，具有低电流消耗等出色特性。因为该转换器可承受高达23V的输入电压。

商品特性

输入电压：4.5V至23V
输出电压：VFB至Vcc
占空比：0%至100% PWM控制
振荡频率：典型值250KHz
使能/软启动和电流限制（CL）
热关断功能
短路保护（SCP）
内置SW P沟道和N沟道MOS。采用带裸露焊盘的无铅SOP - 8L封装
符合RoHS和无卤标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~23V
	输出电压	1.2V~5V
	输出电流	3.5A
	开关频率	200kHz~300kHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	8mA
	开关管(内置/外置)	内置
	输出类型	可调
