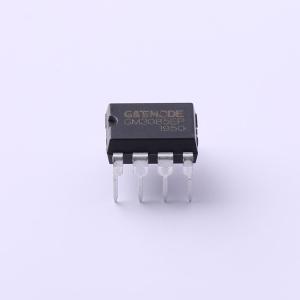

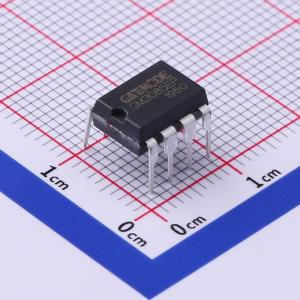

温馨提醒：图片仅供参考，商品以实物为准
GM3085EP
RS-485/RS-422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于RS-485/RS-422通信的高速收发器，包含一路驱动器和一路接收器。具有±15kV人体模式ESD保护以及失效保护电路。
- 品牌名称
- GATEMODE(捷茂微)
- 商品型号
- GM3085EP
- 商品编号
- C501345
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 1Mbps | |
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ |
商品概述
用于RS-485/RS-422 通信的GM3085EP 是一款半双工通信的高速收发器，其包含一路驱动器和一路接收器。具有±15kV 人体模式ESD 保护以及失效保护电路，当接收器输入开路或短路时，确保接收器输出逻辑高电平。如果挂接在终端匹配总线上的所有发送器都禁用（高阻），接收器将输出逻辑高电平。GM3085EP 具有低摆率驱动器，能够减小EMI 和由于不恰当的终端匹配电缆所引起的反射，并实现高达1Mbps 的无差错数据传输。此外，GM3085EP 其接收器具有1/8 单位负载输入阻抗，总线上可以挂接多达256 个收发器。
商品特性
- 提供低电流关断模式
- 真正的失效保护接收器兼容于EIA/TIA - 485
- 提供工业标准的8 引脚DIP 封装
- 强大的摆率控制功能有助于实现无差错数据传输
- 总线上允许挂接多达256个收发器
- 为RS - 485/RS - 422 A/B 引脚提供增强型ESD 保护
应用领域
- 工业控制
- 电表、水表、燃气表对EMI灵敏的收发器应用
- 安防系统
- 照明系统
- 仪器仪表
