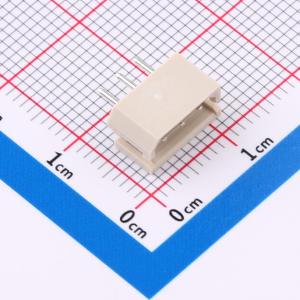

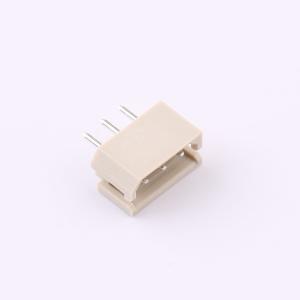

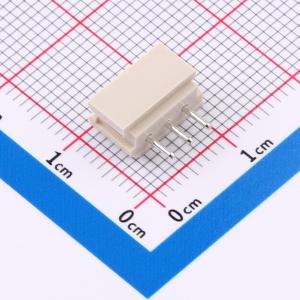

5264-3P ZZMS

本规范内容适用于本公司普通系列型条形连接器（针座）产品的生产与检验。产品技术要求如下：

• 材质和电镀见附表。
• 塑件表面平整、光洁，无毛刺、气泡、烧焦、变形，浇口无拉伤、多料或缺料等不良现象。
• 端子表面无氧化、电镀不良等现象。 适用线规为 28#~22#，适用基板厚度为 1.6mm，温度范围为 -25℃~85℃，额定电压为 250V AC/DC，额定电流为 3A，接触电阻 ≤0.02Ω，绝缘电阻 ≥1000MΩ，耐压为 1000V AC/minute。 产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象。外形尺寸依照附图，相同规格应能互换。 包装方面，塑件内包装为塑料袋，端子内包装为盘装带料包装，装（贴）入合格证，注明产品名称、规格型号、数量、生产日期；外包装为纸箱，贴装箱单，装箱单上注明产品名称、规格型号、数量、出货日期，产品在箱内不晃动。 运输允许用任何方式，勿淋湿及机械性损伤。 包装好的连接器应存放在环境温度 -10℃~+40℃、相对湿度 ≤80%的仓库中，环境空气中无酸性、碱性空气及其他腐蚀性气体。
