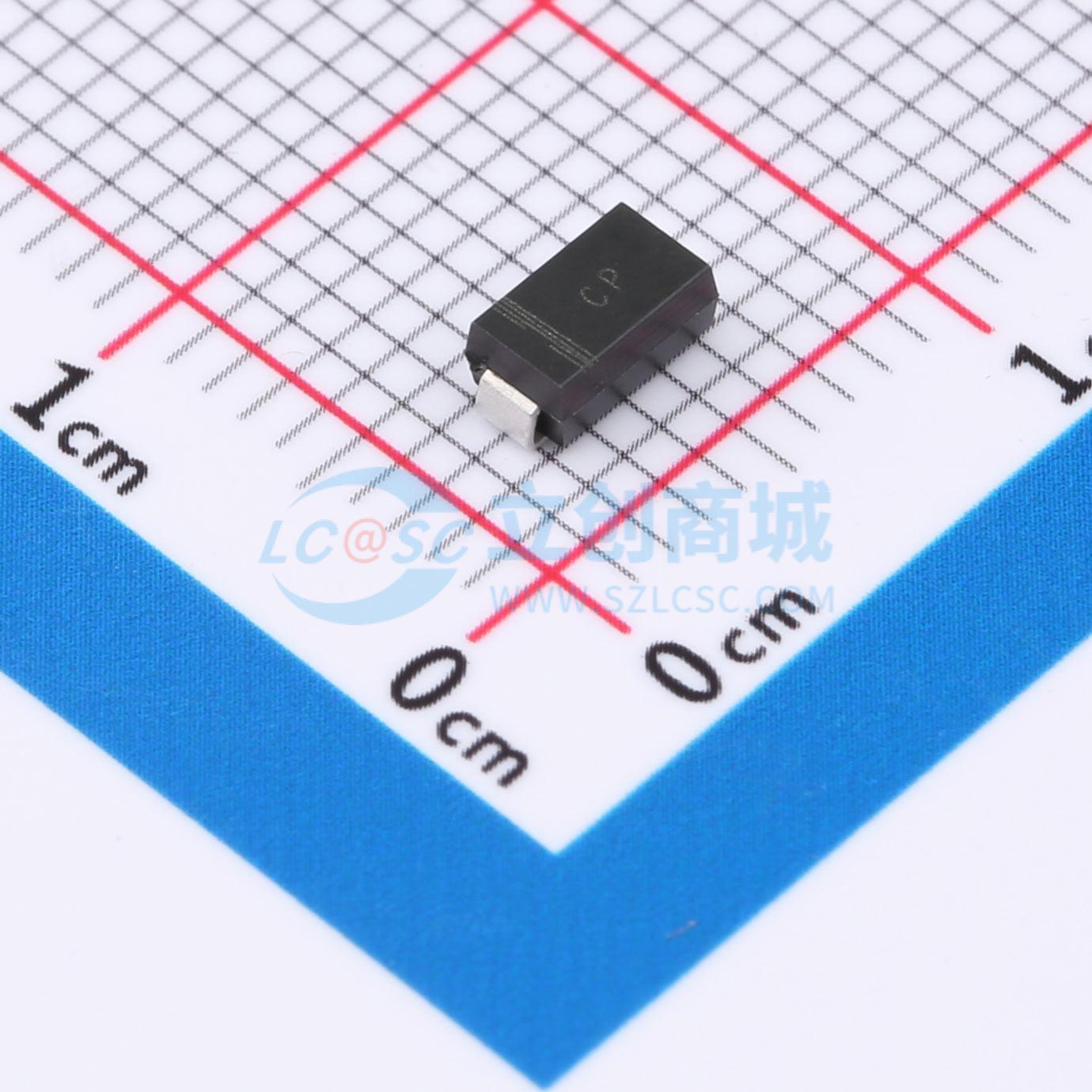

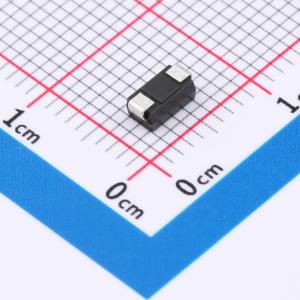

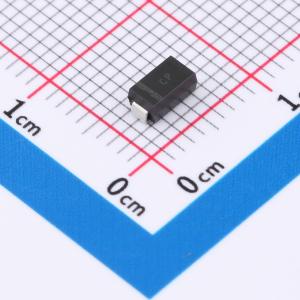

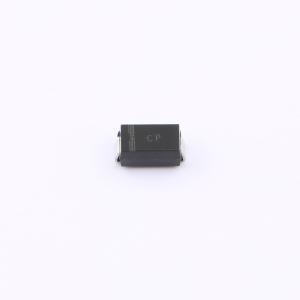

温馨提醒：图片仅供参考，商品以实物为准
SMAJ36A CP
单向TVS 36V截止 峰值浪涌电流：6.9A@10/1000us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款单向瞬态抑制二极管36V，即在正常工作条件下，该二极管能够承受的最大反向电压为 36V
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SMAJ36A CP
- 商品编号
- C49023577
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.12154克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 6.9A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压(VBR) | 44.2V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 低剖面封装
- 适用于自动化贴装
- 玻璃钝化芯片结
- 提供单向和双向版本
- 具备 400 W 峰值脉冲功率能力，波形为 10/1000μs，重复率（占空比）：0.01%（78 V 以上为 300 W）
- 优异的钳位能力
- 极快的响应时间
- 低增量浪涌电阻
- 符合 MSL 1 级，依据 J-STD-020，LF 最高峰值 260℃
- 提供 AEC-Q101 认证版本
- 汽车级订购代码：基础型号 P/NHE3 或 P/NHM3
应用领域
- 消费电子
- 计算机
- 工业
- 汽车
- 电信
