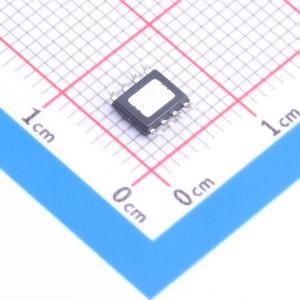

温馨提醒：图片仅供参考，商品以实物为准
TP4056H-TD
线性充电管理 1A 线性锂电池充电芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 极限耐压33V 最大充电电流1.2A 可以适合 USB 电源和适配器电源工作。 由于采用了内部 PMOSFET 架构， 加上 防倒充电路，所以不需要外部检测电阻器和隔离二极管
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- TP4056H-TD
- 商品编号
- C49023496
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.145434克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 1.2A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 100uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；欠压锁定；涓流充电 |
商品概述
TP4056H-TD系列是一款输入极限耐压达33V、最大充电电流为1.2A的线性锂电池充电芯片，采用涓流、恒流、恒压充电方式。充电电压可设定为4.2V或4.35V，充电电流可通过外部电阻进行设定。当电池电压达到4.2V或4.35V且充电电流降至设定值的C/5或C/10时，芯片停止充电并进入待机模式。移除电源后，芯片自动进入低功耗待机状态。该芯片适用于USB电源和适配器电源工作，采用内部PMOSFET架构并集成防倒充电路，无需外部检测电阻和隔离二极管。
商品特性
- 建议工作电压范围：4.5V ~ 5.5V
- 最高输入极限耐压：33V
- 支持热插拔耐压28V（输入端需接RC吸收电路）
- 过压保护电压：6.8V（典型值）
- 可编程充电电流，最高达1.2A
- 预设充电电压精度达±1%，可选4.20V或4.35V
- 无需外接MOSFET、检测电阻及隔离二极管
- 采用恒定电流/恒定电压操作模式
- 提供充电状态、充电终止、无电池和故障状态指示
- 待机模式下静态电流典型值为1.0μA
- 支持0V电池充电激活
- 具备BAT端电池正负极防反接保护功能
- 涓流充电门限为2.9V；充电终止条件为C/5或C/10
- 支持自动再充电（复充）
- 集成软启动功能以限制浪涌电流
- 结温达到130℃时开始调节充电电流，155℃时关闭充电
- 工作温度范围：-40℃ 至 105℃
- 可选封装形式：ESOP8、DFN8（3×3mm）、DFN8（2×2mm）、PDFN8（3×3mm）、SOT23-5、SOT23-6
应用领域
- 颈膜枪
- 电子烟
- 蓝牙耳机
- GPS设备
- 穿戴设备
