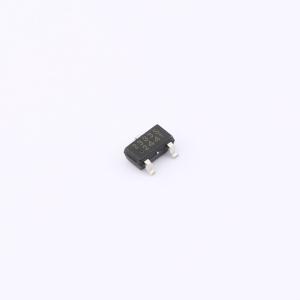

温馨提醒：图片仅供参考，商品以实物为准
VCS2383S
高灵敏度低功耗磁阻
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VCS2383S 是一款高度集成的二维低功耗磁开关传感器，它在一个超小型封装内集成了 AMR 磁传感器和高精度 CMOS 处理电路，CMOS 处理电路提供精确控制的 BOP/BRP 失调电压补偿电路和推挽输出，达到工业级的工作温度范围（工作温度： -40 ~ 125°C ），同时提供宽幅电压工作范围（ 2.0V ~ 5.5V ）和纳安级的电流功耗，适合于各种门磁开关、手持式设备、电池电源供电的应用。二维磁开关可以检测芯片平面内 360° 任意方向的磁场，无需磁铁安装在特定的方向，能够大大简化安装使用要求，并大幅提高系统冗余度。
- 品牌名称
- HUAXIN(华芯)
- 商品型号
- VCS2383S
- 商品编号
- C49023398
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0274克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 工作电压 | 2V~5.5V | |
| 工作点(Gs) | 1mT | |
| 释放点(Gs) | 8Gs | |
| 工作电流 | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 推挽 | |
| 采样频率 | 15Hz | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
VCS2383S 是一款高度集成的二维低功耗磁开关传感器，它在一个超小型封装内集成了 AMR 磁传感器和高精度 CMOS 处理电路。CMOS 处理电路提供精确控制的 BOP/BRP 失调电压补偿电路和推挽输出，达到工业级的工作温度范围（工作温度：-40 ~ 125℃），同时提供宽幅电压工作范围（2.0V ~ 5.5V）和纳安级的电流功耗，适合于各种门磁开关、手持式设备、电池电源供电的应用。二维磁开关可以检测芯片平面内 360° 任意方向的磁场，无需磁铁安装在特定的方向，能够大大简化安装使用要求，并大幅提高系统冗余度。利用 AMR 的高灵敏度特点，这款开关集低功耗、小尺寸、温度特性优良等特点于一体，成为众多低功耗、高性能应用的首选。VCS2383S 采用 SOT23-3L 封装形式。
