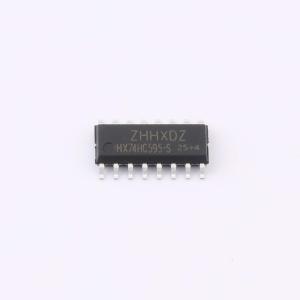

温馨提醒：图片仅供参考，商品以实物为准
HX74HC595-S
带三态输出的八位移位寄存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HX74HC595-S/HX74HC595-P 是一种高速硅栅 CMOS 器件，其引脚与低功耗肖特基 TTL 电路（LSTTL）兼容，符合 JEDEC 标准 no.7A。该器件由八位带有存储寄存器和三态输出的串行移位寄存器组成，并且移位寄存器与存储寄存器具有独立的时钟信号。在数据移位过程中，当移位时钟 SH_CP 的上升沿到达时，数据将被传输；而在进行数据存储时，则是在存储时钟 ST_CP 的上升沿到来之际，将数据从移位寄存器传送至存储寄存器。如果将两个时钟信号连接在一起，那么移位寄存器中的数据总是比对应的存储寄存器提前一个时钟脉冲。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX74HC595-S
- 商品编号
- C49010108
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.28188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 100MHz | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC | |
| 工作温度 | -20℃~+85℃ | |
| 传播延迟(tpd) | 15ns@6V | |
| 输出电流 | 35mA |
