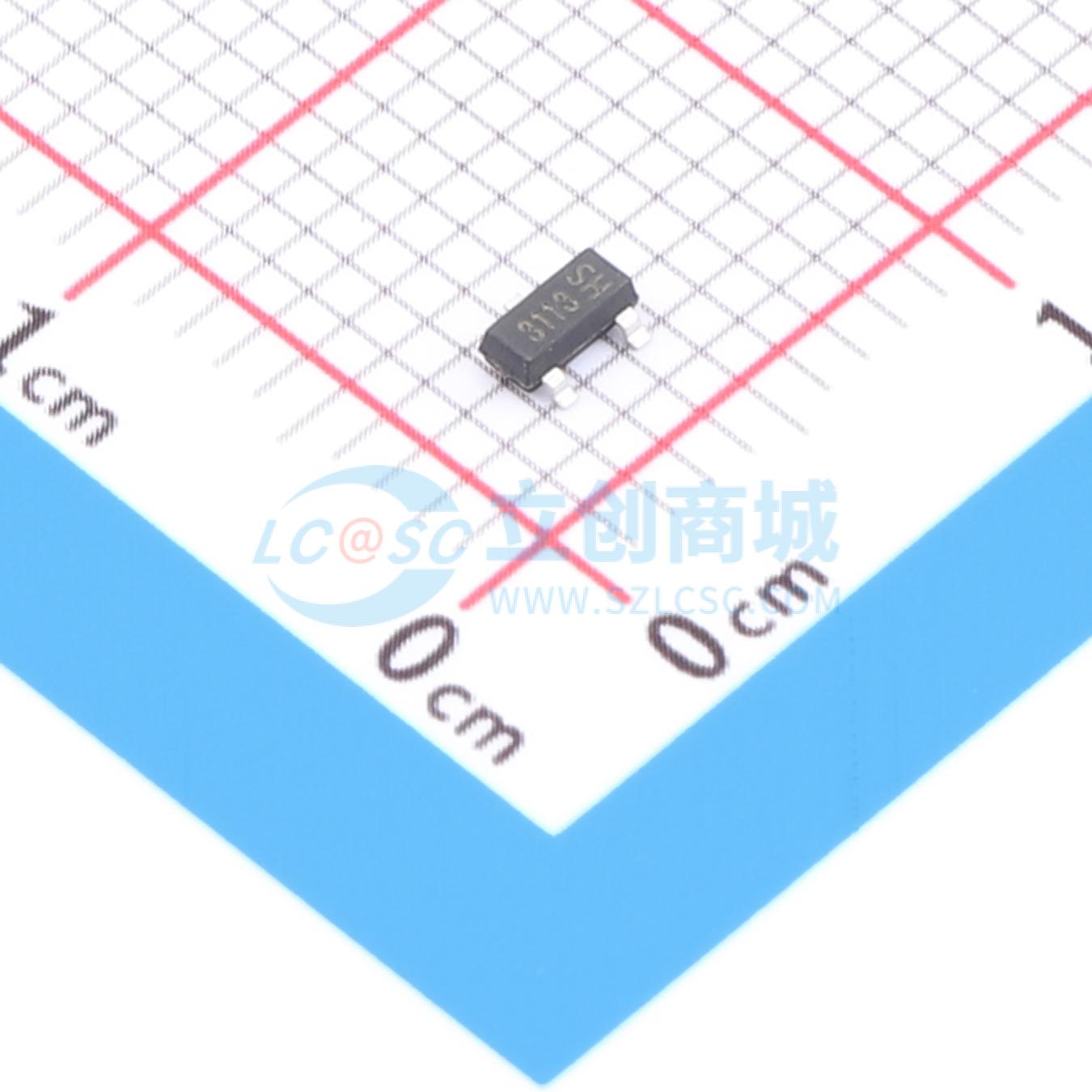

KTH3113-SS3
比例式线性霍尔效应传感器，模拟电压输出，轨到轨输出，低噪声，高速，多灵敏度可选
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CONNTEK(昆泰芯)
- 商品型号
- KTH3113-SS3
- 商品编号
- C49009553
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.048627克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性霍尔传感器 | |
| 磁场范围 | ±16.5mT | |
| 灵敏度 | 8.9mV/Gs | |
| 灵敏度温漂 | 0.1%/℃ | |
| 线性度 | ±1.5% |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 工作电流 | 4.5mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 轨到轨输出；输出短路保护 |
商品概述
KTH31XX是一款线性霍尔效应传感器，可按比例响应磁通量密度。其内部电路包含霍尔传感器、线性放大器和推挽输出级电路。该传感器具有高速、低噪声输出特性，可在-40°C ~ 125°C的宽温度范围内实现线性性能，适用于消费类和工业类各种磁场检测。该传感器具有高灵敏度，能够准确反映微弱磁场的变化。当不存在磁场时，模拟输出为1/2 VDD。其输出会随施加的磁通量密度呈线性变化，提供多种灵敏度供用户选择，并能区分南北磁极产生电压。KTH31XX可检测垂直于封装顶部的磁通量，并提供SOT23、TO-92S、DFN1616等多种封装以适应不同应用。
商品特性
- 比例式线性霍尔效应磁传感器
- 轨到轨模拟输出
- 低噪声输出电压
- 宽工作电压范围：3.0V ~ 5.5V
- 低功耗：4.5mA @ 3.3V VDD，5.4mA @ 5.0V VDD
- 高速30KHz带宽
- VDD/2静态输出，可检测N极和S极磁场
- 多灵敏度可选，具体数值随型号和供电电压变化
- 封装类型：SOT23、TO-92S、DFN1616
- 工作温度范围：-40°C ~ 125°C
- 符合RoHS标准
应用领域
- 电流传感器
- 电机控制
- 位置检测
- 震动传感
- 液位传感
