温馨提醒：图片仅供参考，商品以实物为准

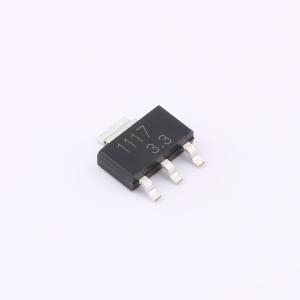

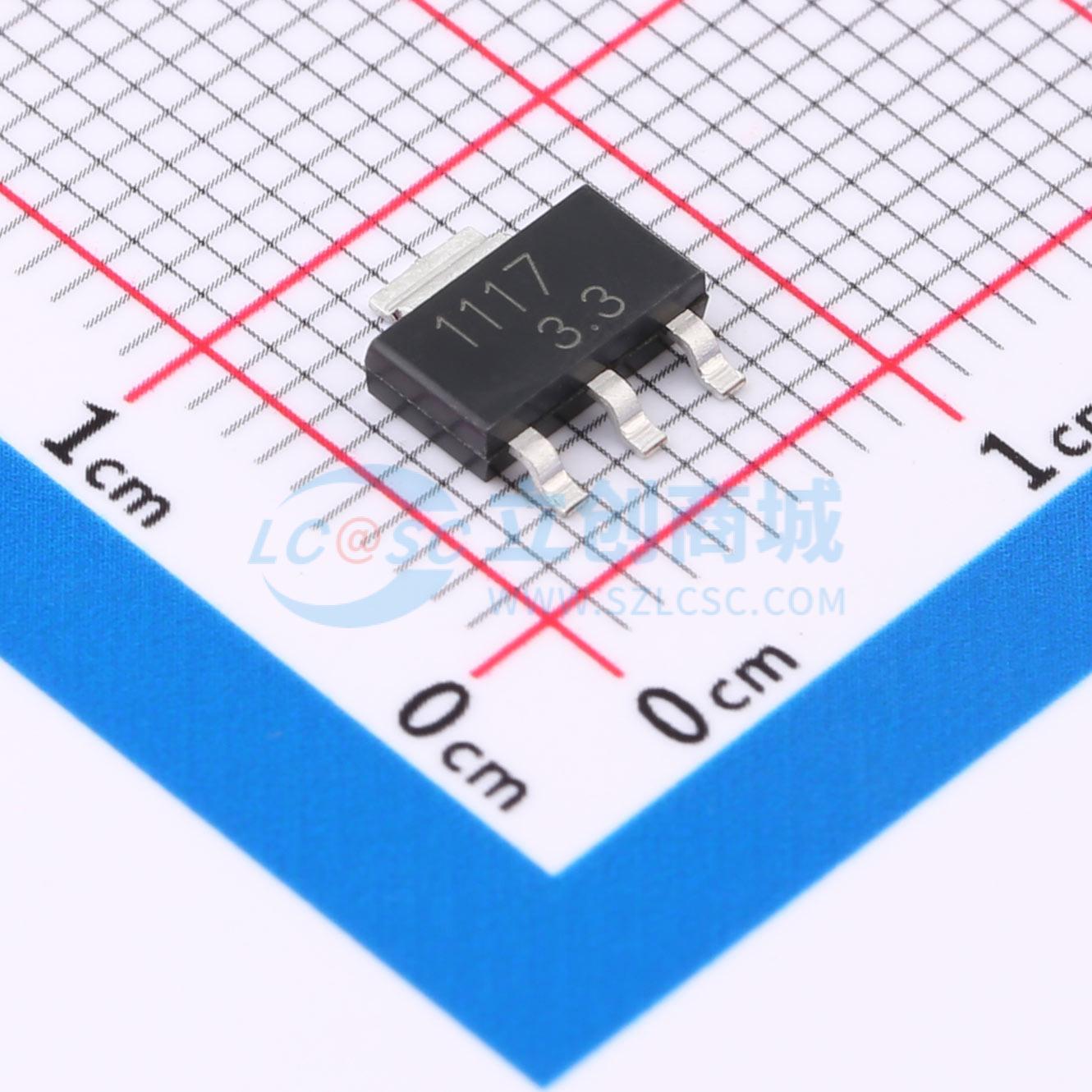

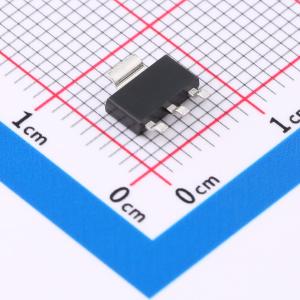

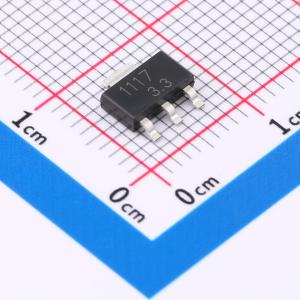

AZ1117H-3.3TRG1-CN
3.3V 1A 10V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 封装：SOT-223-3 输出类型: 固定 工作电压: 10V 输出电压: 3.3V 输出电流:1A
- 品牌名称
- ChipNobo(无边界)
- 商品型号
- AZ1117H-3.3TRG1-CN
- 商品编号
- C49006723
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.1889克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 10V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 60dB@(0.12kHz) | |
| 压差 | 1.3V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10mA | |
| 噪声 | - | |
| 功能特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
AZ1117H-3.3TRG1-CN 正电压固定稳压器旨在提供 1A 输出电流并具备高效率。其内部电路设计为可在低至 1.4V 的输入-输出压差下工作。通过片内微调将参考电压精度调整至 1%。其典型值为 1.5A 的限流功能有助于在过载条件下最大限度地降低稳压器本身和电源电路的应力。
商品特性
- 提供 3.3V 固定输出电压
- 采用节省空间的 SOT-223 封装
- 具备限流和热保护功能
- 输出电流达 1A
- 工作温度范围 0℃ ~ 125℃
- 线性调整率最大为 0.2%
- 负载调整率最大为 0.4%
应用领域
- 高效率线性稳压器
- 开关电源的后级稳压器
- 可调电源
