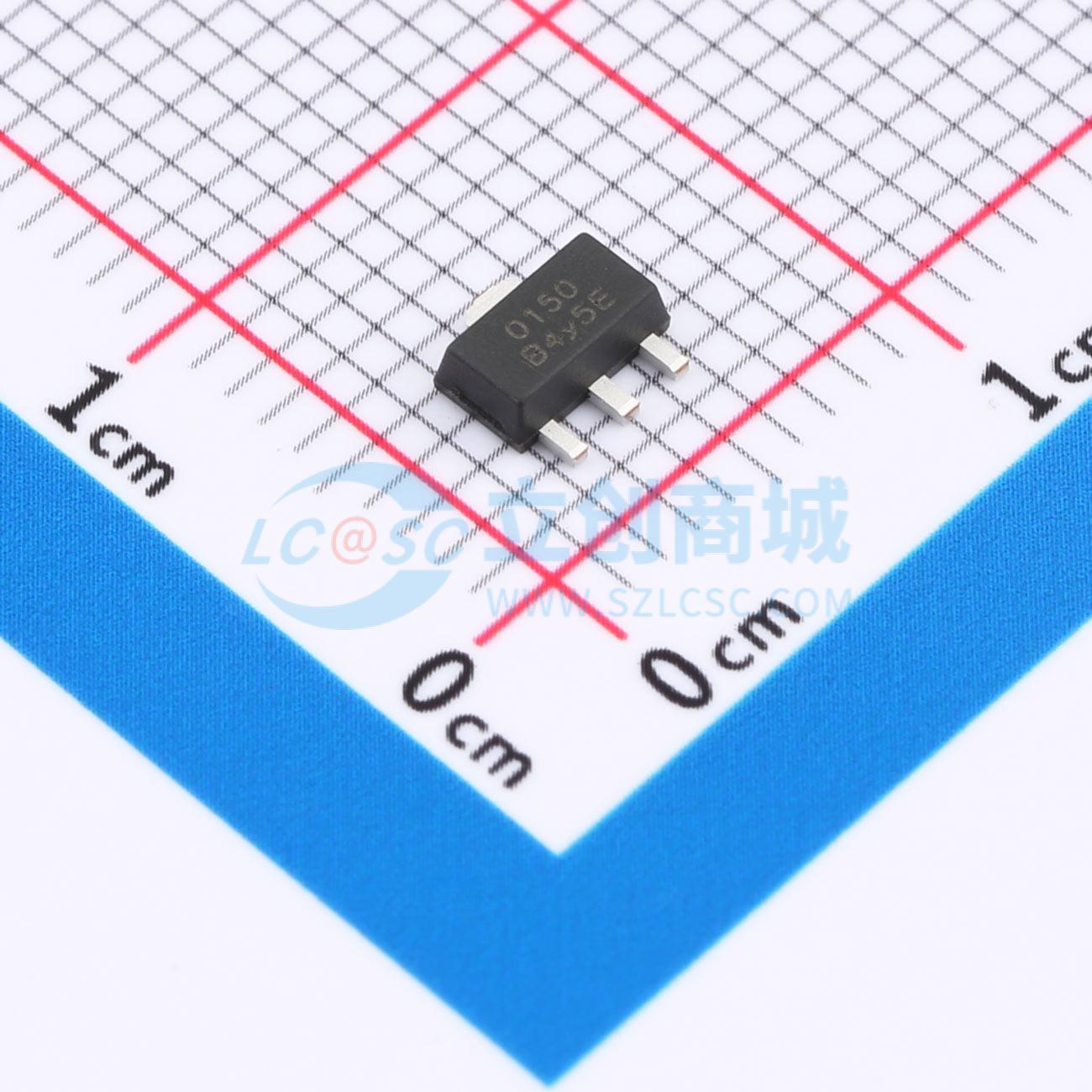

温馨提醒：图片仅供参考，商品以实物为准

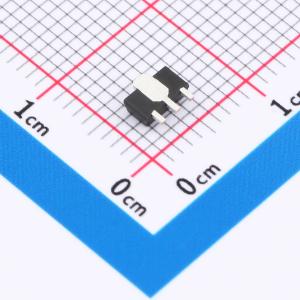

BDP7550A-F
5V 150mA 40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高耐压的低压差线性稳压器,应用领域：可穿戴设备、玩具、智能家居应用、电池供电设备等。
- 品牌名称
- 巴丁微
- 商品型号
- BDP7550A-F
- 商品编号
- C49003064
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.1701克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 40V | |
| 输出电压 | 5V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 65dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 780mV@(100mA) | |
| 静态电流(Iq) | 5uA | |
| 功能特性 | 短路保护；过流保护；热关断 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
BDP7550A-F 是一款高耐压的低压差线性稳压器，输出电流可达 150 mA，最大输入电压可达 40 V，待机电流低（典型 5 uA）。该器件集成了高精度电压基准、误差放大器、电流限制电路和输出驱动电路，具有良好的负载瞬态响应和优良的温度特性。通过修调技术保证输出电压精度在 ±2% 以内，固定输出电压为 5 V，采用 SOT89-3 封装形式。
商品特性
- 静态功耗低：5.0 uA（典型值）
- 最大输出电流：150mA
- 低电压差：780 mV @ 100 mA (VOUT=5V)，1400 mV @ 150 mA (VOUT=5V)
- 输入电压范围：3 V ~ 40 V
- 固定输出电压：5V
- 输出电压精度：±2%
- 电流限流和短路保护
- 过温保护
应用领域
- 可穿戴设备
- 玩具
- 智能家居应用
- 电池供电设备
