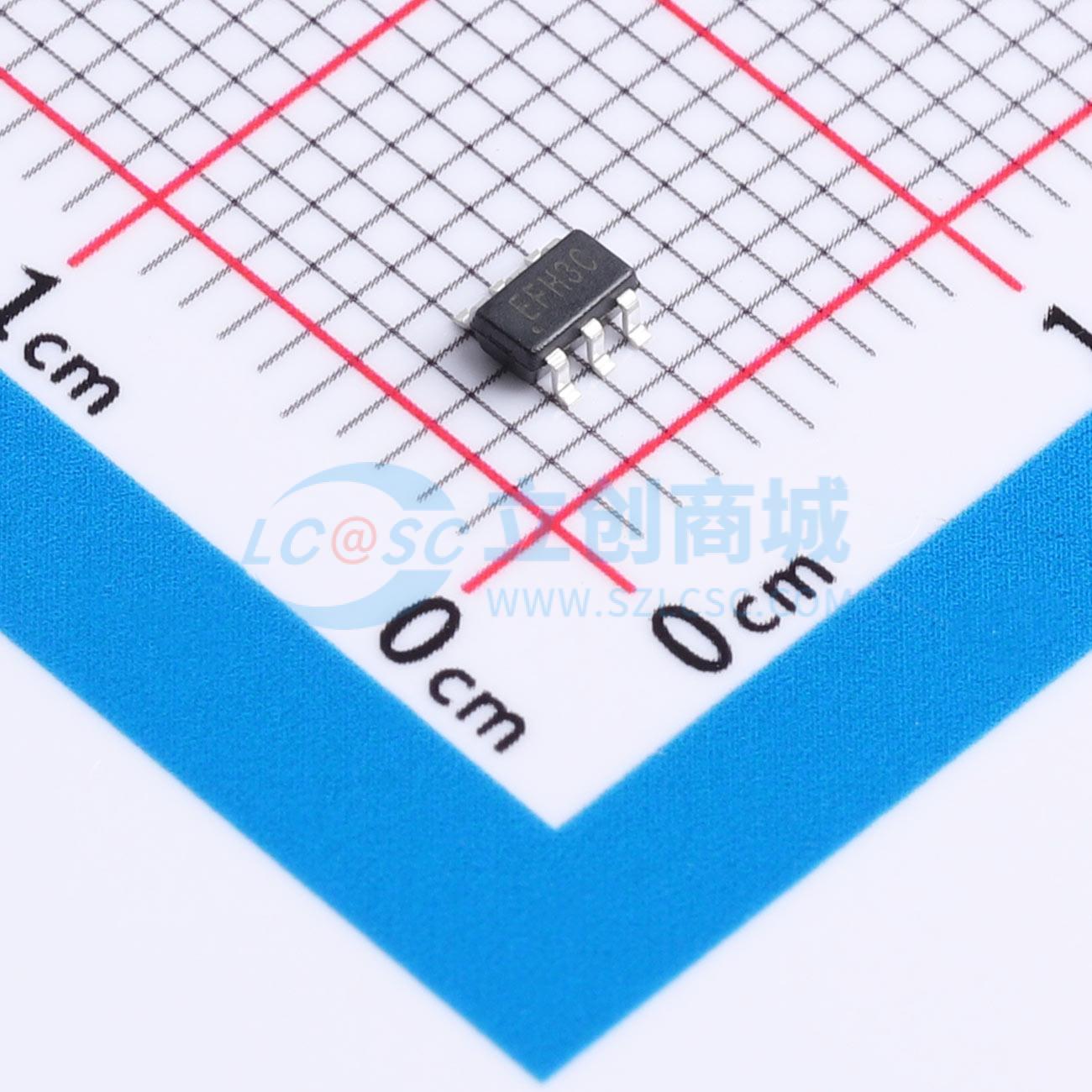

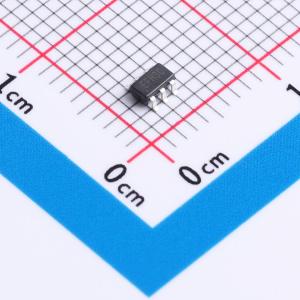

温馨提醒：图片仅供参考，商品以实物为准
GP3134
降压型 3A 4.5V~16V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GP3134是一款高频、同步、整流、降压、开关模式转换器，内部功率mosfet。输入4.5-16V、输出3A，匹配RT6214AHRGJ6F、FR8206A、FR9853T系列产品。
- 品牌名称
- GUQIAO(古桥微)
- 商品型号
- GP3134
- 商品编号
- C48997205
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~16V | |
| 输出电压 | 750mV~16V | |
| 输出电流 | 3A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
GP3134是一款高频、同步整流、降压型开关模式转换器，内置功率MOSFET。它在宽输入电源范围内提供3A连续输出电流，具有优异的负载和线路调节性能。ECOT控制模式提供极快的瞬态响应、简便的环路设计以及非常严格的输出调节。GP3134仅需最少数量的现成外部元件，并采用节省空间的SOT23-6封装。
商品特性
- 宽输入电压工作范围：4.5V 至 16V
- 3A连续输出电流
- 600KHz开关频率
- 采用ECOT模式控制，具有快速瞬态响应
- 内置过流限制
- 内置过压保护
- 轻载时采用PFM模式以实现高效率
- 内部软启动
- 70 mΩ / 50 mΩ 低 R_DS(ON) 内部功率MOSFET
- 输出电压从0.765V可调
- 无需肖特基二极管
- 具有打嗝模式的短路保护
- 集成内部补偿
- 热关断
- 采用SOT23-6封装
- 工作温度范围：-40℃ 至 +85℃
应用领域
- 数字机顶盒
- 平板电脑
- 平板电视和显示器
- Wi-Fi路由器/接入点
- 数字视频录像机
