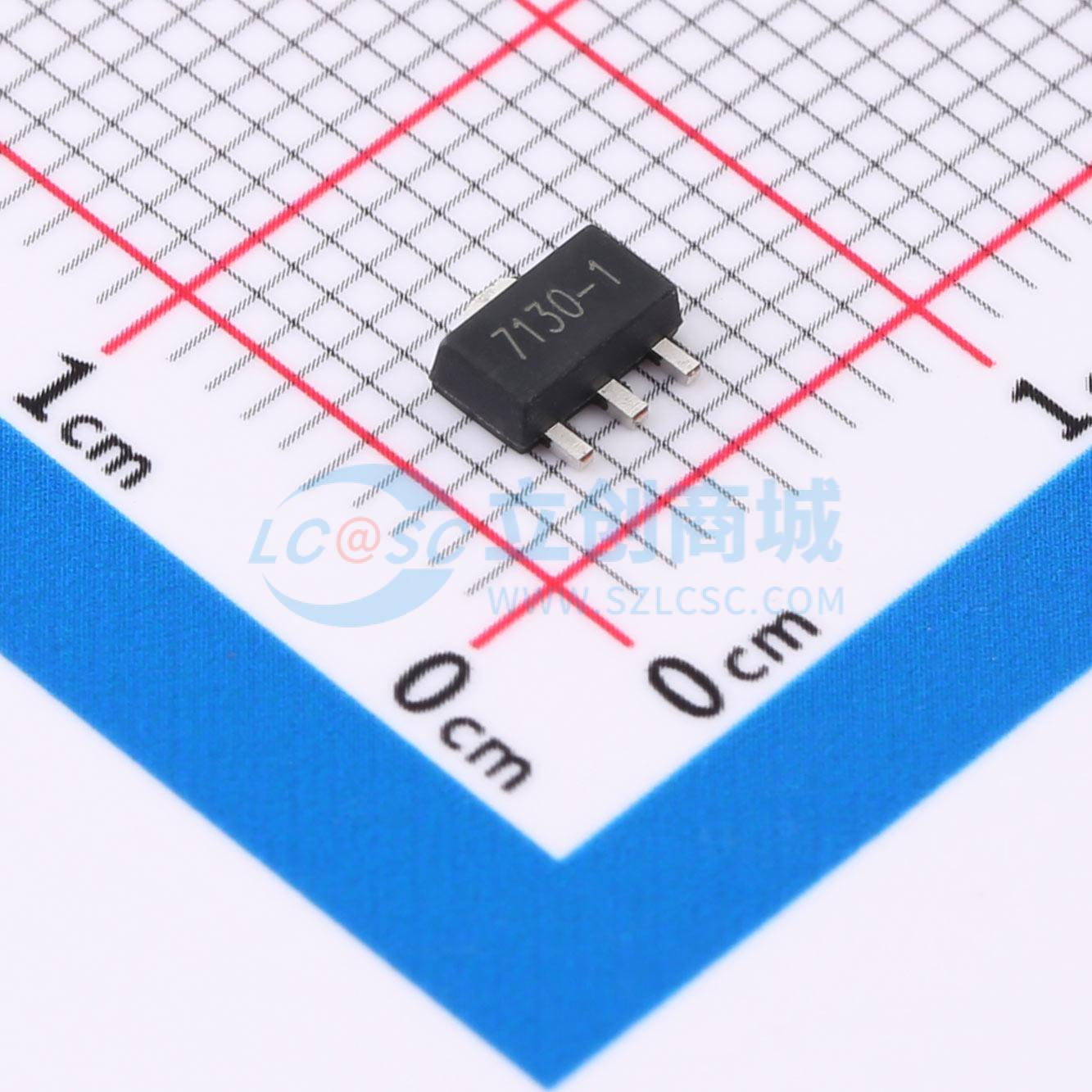

温馨提醒：图片仅供参考，商品以实物为准

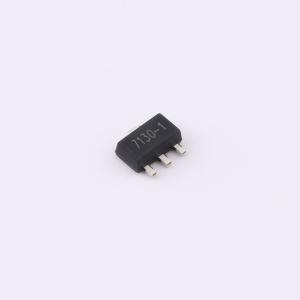

RC7130D
3V 150mA 30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输出类型：固定，工作电压：30V，输出电压：3V，输出电流：150mA
- 品牌名称
- RealChip(正芯半导体)
- 商品型号
- RC7130D
- 商品编号
- C48996187
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.0878克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 30V | |
| 输出电压 | 3V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 51dB@(1kHz)；75dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 功能特性 | 短路保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
RC71XX 是一款低功耗、高性能的 150mA 低压差线性稳压器，其静态地电流极低，典型值仅为 2μA。该系列产品采用先进的 CMOS 工艺和 PMOSFET 通路器件，实现了快速启动和高输出电压精度。RC71XX 在使用 10.0μF 陶瓷输出电容时保持稳定，并采用精密电压基准和反馈环路，确保在所有负载、输入电压、工艺和温度变化条件下的最差精度为 1%。其工作结温 T_J 完全规定在 -40℃ 至 +125℃ 范围内，并提供 SOT89-3 和 SOT23-3L 封装。
商品特性
- 宽输入电压范围：2V 至 30V
- 高达 150mA 的负载电流
- 极低静态电流：典型值 2μA
- 高电源抑制比：100Hz 时为 75dB，1KHz 时为 51dB
- 超低压差：在 VOUT=5V、150mA 负载下为 650mV
- 短路电流保护：60mA
- 优异的负载/线性瞬态响应
- 线性调整率：典型值 0.05%
- 封装：SOT89-3，SOT23-3L
应用领域
- 便携式设备
- 低功耗应用
