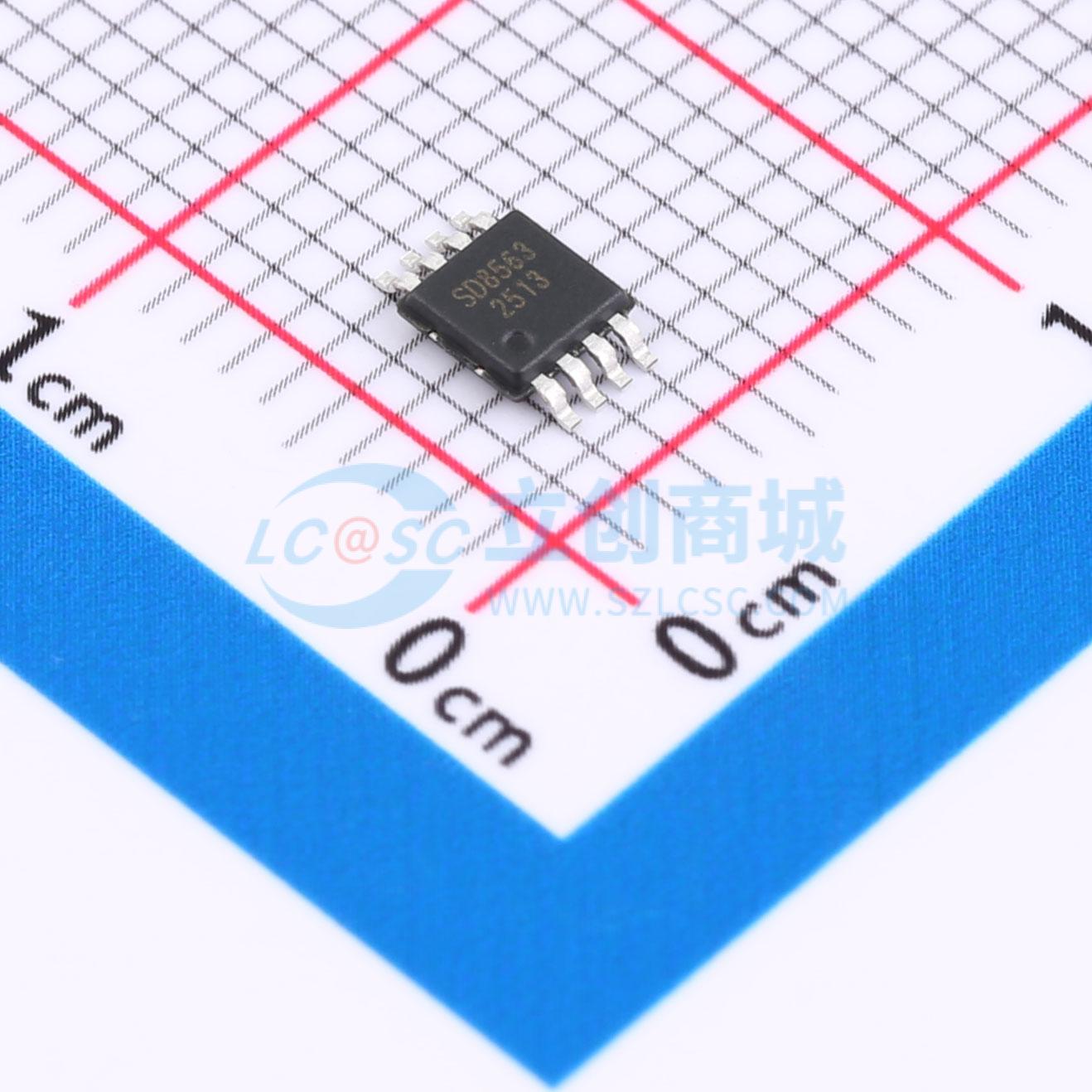

SD8563实物图

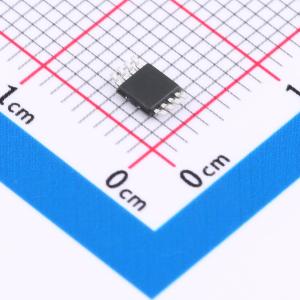

  • SD8563商品缩略图
  • SD8563商品缩略图
  • SD8563商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SD8563

内置谐振电容的实时时钟IC

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
外置晶振,低功耗,工作电压:1.5V~5.5V;计时电压:1.0V~5.5V ;工作温度:-40℃~+105℃;内置单路定时/报警中断输出,报警中断时间最长可设置为一个月
商品型号
SD8563
商品编号
C48995478
商品封装
MSOP-8​
包装方式
编带
商品毛重
0.0572克(g)

商品参数

属性参数值
商品目录实时时钟(RTC)
接口类型I2C
晶振类型外置
闹钟输出有
工作电流40uA
属性参数值
工作电压1.5V~5.5V
静态电流(Iq)0.45uA
工作温度-40℃~+105℃
功能特性ESD/过压保护;倒数计时器;告警功能;周期性中断输出;可编程时钟输出

商品概述

SD8563是一款具有标准IIC接口的实时时钟芯片,CPU可通过该接口使用四位地址寻址来读写片内16字节寄存器的数据,这些寄存器包括时间寄存器、报警寄存器以及控制寄存器等。该芯片内置单路定时或报警中断输出,报警中断时间最长可设置为一个月。此外,它还提供一个独立的频率脉冲输出引脚。

商品特性

  • 低功耗:典型值为0.45 μA(VDD = 3.0 V,Ta = 25 ℃,晶振CLOAD = 6 PF)。
  • 工作电压:1.5 V ~ 5.5 V;计时电压:1.0 V ~ 5.5 V;工作温度:-40 ℃ ~ +105 ℃。
  • 标准IIC总线接口方式,最高速度400 KHz(4.5 V ~ 5.5 V)。
  • 年、月、日、星期、时、分、秒的BCD码输入/输出,并可通过独立地址访问各时间寄存器。
  • 具备闰年自动调整功能(从2000年至2099年)及世纪位标识,采用24小时制式。
  • 内置星期、日、时、分共4字节的报警数据寄存器,每个寄存器的最高位为报警允许位;报警中断时间范围最长可设置至一个月,星期、日、时、分报警共有16种组合方式。
  • 自动重置的8位倒计时定时器,提供4种时钟源(4096 Hz、64 Hz、1 Hz、1/60 Hz)可选。
  • 报警中断和倒计时中断均可选择从INT引脚输出,并具有两个中断标志位。
  • 周期性频率中断输出引脚FREQ:提供32768 Hz、1024 Hz、32 Hz、1 Hz共四种方波脉冲可选。
  • 内置IIC总线0.5秒自动复位功能(从Start命令开始计时),确保时钟数据的有效性和可靠性,避免IIC总线挂死问题。
  • 内置时钟数据写保护功能,防止对数据的误写操作,更好地保护时钟数据。
  • 内置上电复位电路,具备上电和停振标志位OSF。
  • 内置电源稳压电路,内部计时电压可低至1.0 V。
  • 芯片引脚抗静电(ESD)能力大于4 KV。
  • 芯片在评估板上可通过4 KV的群脉冲(EFT)干扰测试。
  • 采用CMOS工艺。
  • 封装形式:SOP8、MSOP8、TSSOP8。
