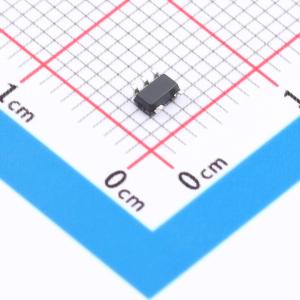

温馨提醒：图片仅供参考，商品以实物为准
TL331KDBVR-TP
单路差分比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 比较器
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TL331KDBVR-TP
- 商品编号
- C48995548
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0382克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 250nA | |
| 传播延迟(tpd) | 300ns | |
| 输出模式 | MOS；CMOS；ECL；DTL；TTL |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 400uA | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-1V；1V~18V | |
| 输入失调电流(Ios) | 50nA | |
| 响应时间(tr) | 1.3us |
商品概述
该器件为单精度电压比较器，支持单电源或双电源工作。其失调电压低至2.0 mV，使其在单电源工作时能实现出色的地电平检测。低失调电压特性使其适用于消费电子、汽车和工业电子领域的多种应用。该设计允许输入共模范围延伸至地电平。
商品特性
- 输出电压兼容 DTL、ECL、TTL、MOS 和 CMOS 逻辑电平
- 低输入偏置电流 25nA
- 低输入失调电流 ±0.5nA
- 低输入失调电压 ±2mV（典型值）
- 输入共模范围可至地电平
- 差分输入电压范围等于电源电压
- 极低的电源电流消耗（0.4mA）——与电源电压无关
- 宽单电源范围 2V~36V
- 双电源范围 ±1V~±18V
应用领域
- 电池充电器
- 无绳电话
- 开关电源
