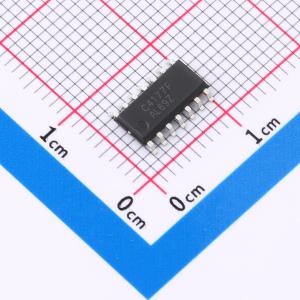

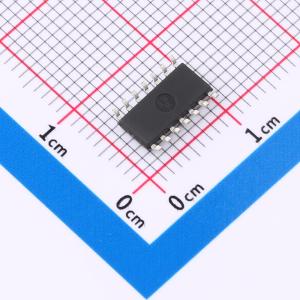

温馨提醒：图片仅供参考，商品以实物为准
SL4177FXS14
低失调、轨对轨输出、36V运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款低失调运算放大器，具有较高输入阻抗，输出摆幅可以达到电源轨的200mV内。其输入共模电压的范围包括至负电源轨。并且使用Trim技术对失调电压进行校正，因此具有非常低的失调电压（典型值50μV）。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL4177FXS14
- 商品编号
- C48971170
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.216克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 2MHz | |
| 输入失调电压(Vos) | 50uV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 1.6V/us | |
| 输入偏置电流(Ib) | 100pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 100pA | |
| 噪声密度(eN) | 22nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 410uA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3.3V~36V | |
| 双电源(Vee~Vcc) | -18V~-1.65V；1.65V~18V |
商品概述
SL2177F(双路), SL4177F(四路）是一款低失调运算放大器，具有较高输入阻抗，输出摆幅可以达到电源轨的 200mV 内。其输入共模电压的范围包括至负电源轨。并且使用 Trim 技术对失调电压进行校正，因此具有非常低的失调电压（典型值 50μV ）。 芯片支持单电源和双电源供电。单电源供电时，其电源电压的范围为 +3.3V 至 +36V ；双电源供电时，其电源电压的范围在 ±1.65V 至 ±18V 。 SL2177F 的封装类型主要有 SOP-8 和 MSOP-8， SL4177F 的封装类型主要有 SOP-14 和 TSSOP-14。并且所有封装类型的工作温度范围为 -40°C 至 +125°C 。
商品特性
- 低失调电压：50μV （典型值）
- 零漂移：0.5μV/°C
- 高 DC 精度
- 开环增益(AVOL)：120dB
- 电源抑制比（PSRR）：110dB
- 共模抑制比（CMRR）：110dB
- 增益带宽积：2MHz
- 静态电流：400μA （典型值）
- 电源电压范围：±1.65V 至 ±18V
- 输出轨对轨
- 输入可至负电源轨
应用领域
- 桥式放大器
- 应力计
- 传感器应用
- 温度测量
- 电子秤
- 医疗设备
- 电阻测温器
