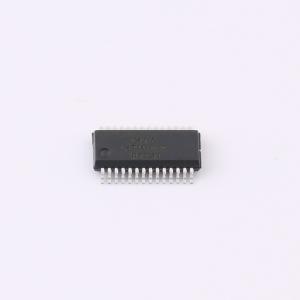

温馨提醒：图片仅供参考，商品以实物为准
HTM1628
LED驱动控制专用电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该LED驱动器采用275kHz的开关频率，工作电压范围为2.8V至5.5V，输出电流稳定在150mA，支持PWM调光方式。适用于多种低功耗LED照明设备，能够提供高效、稳定的电流驱动，满足不同场景下的亮度调节需求，广泛用于小型电子设备和便携式照明产品中。
- 商品型号
- HTM1628
- 商品编号
- C48970965
- 商品封装
- SSOP-28
- 包装方式
- 管装
- 商品毛重
- 0.310204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.8V~5.5V | |
| 开关频率 | - | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 150mA；20mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 键盘扫描 | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
HTM16XX系列是集成MCU数字接口、数据锁存器、LED驱动以及部分键盘扫描电路的高可靠性LED显示控制驱动芯片。该系列通过三线串行接口接收串行数据，并提供多种封装形式供用户选择。
商品特性
- 工作电压：2.8V~5.5V
- 采用CMOS工艺
- 提供多种显示模式，可设置段数与位数（4~7位，5~13段）
- 支持最大10×2矩阵的键盘扫描功能
- 具备8级亮度调节电路
- 采用三线串行接口
- 内置RC振荡器
应用领域
- 智能热水器
- 微波炉
- 洗衣机
- 空调
- 智能电表
