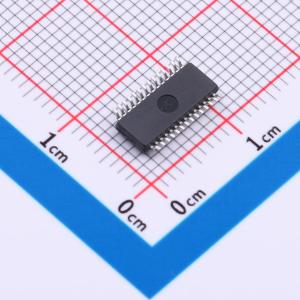

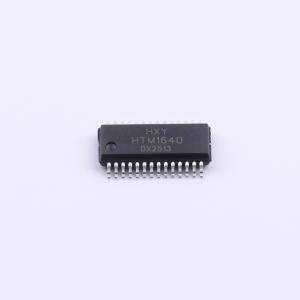

HTM1640
LED驱动控制专用电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LED驱动器支持2.8V至5.5V的工作电压范围，输出电流可达200mA，开关频率为330kHz，适用于多种LED照明应用。该器件支持PWM调光方式，能够实现精确的亮度调节和高效能运行。可广泛用于便携式设备、小型显示屏背光、低功耗照明及其他对空间和效率有要求的电子系统中，提供稳定可靠的光源控制方案。
- 商品型号
- HTM1640
- 商品编号
- C48970964
- 商品封装
- SSOP-28
- 包装方式
- 编带
- 商品毛重
- 5.26025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.8V~5.5V | |
| 开关频率 | 330kHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 141mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
HTM1640是一款专用于LED显示驱动的控制集成电路，其内部集成了微控制器数字接口、数据锁存器以及LED高压驱动电路。该器件适用于驱动电子秤及小型家用电器产品的显示屏。
商品特性
- 工作电压范围：2.8~5.5V
- 采用功率CMOS工艺制造
- 集成辉度调节电路，占空比支持8级可调
- 采用两线串行接口，包含时钟线CLK与数据线DIN
- 内置RC振荡器，振荡频率为330kHz
- 内置上电复位电路
- 内置自动消隐电路
- 显示模式为8段×16位，支持共阴极数码管输出
- 提供SSOP-20、SOP/SSOP-28及QFN4X4-28L多种封装形式
应用领域
- 微波炉
- 电磁炉
- 热水器
- 血压计
