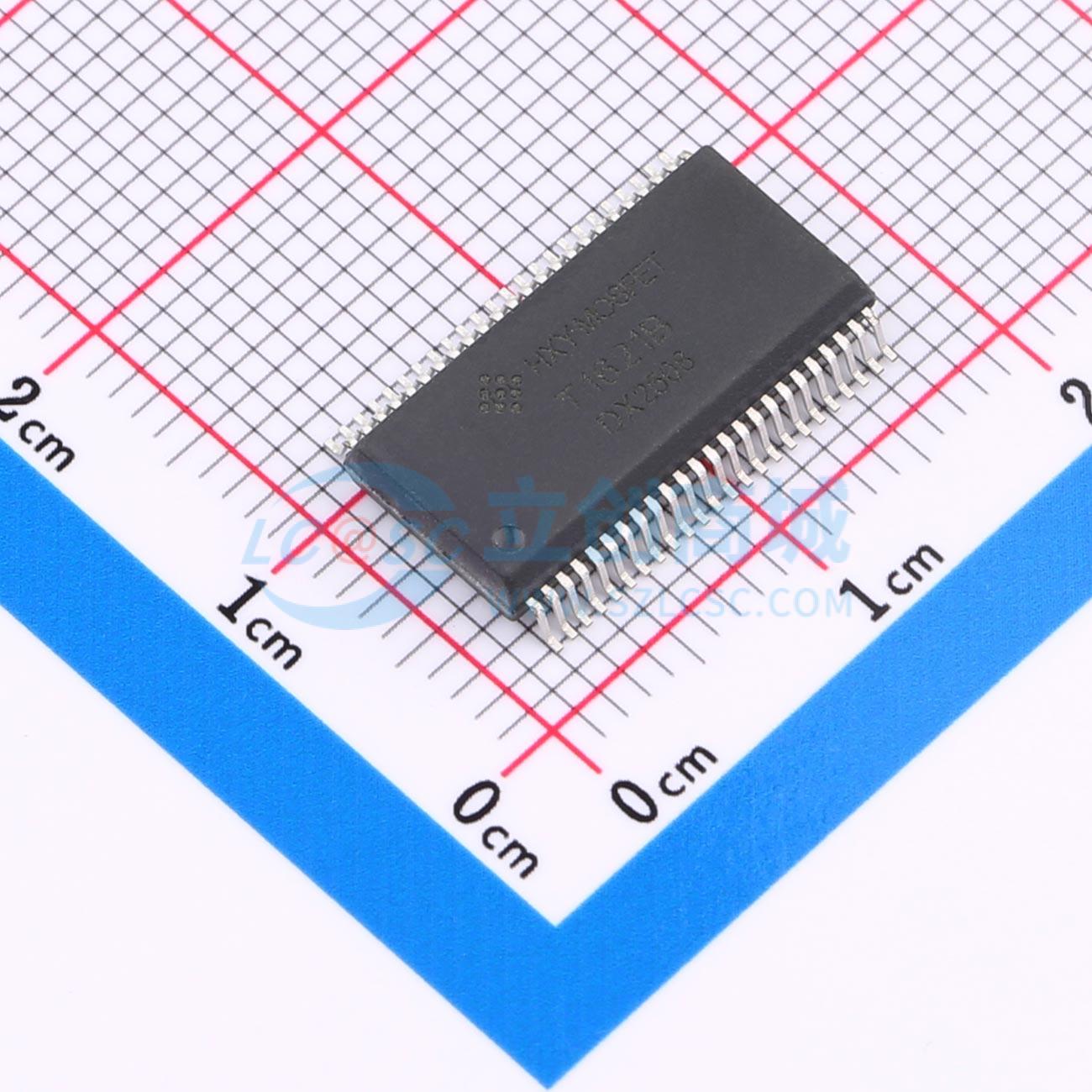

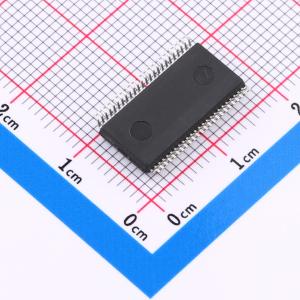

HT1621B
LCD控制驱动电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该LCD驱动器支持32x4 bit显示配置，适用于中小型显示屏的设计与应用。其工作电压范围为2.4V至5.2V，适应多种电源供电环境。占空比支持1/2、1/3、1/4模式，满足不同显示内容的需求。典型工作电流为60uA，具有较低的功耗特性，适合对能耗敏感的设备使用。该产品可广泛应用于便携式电子产品、智能家电及测量设备等领域的显示模块设计。
- 商品型号
- HT1621B
- 商品编号
- C48970962
- 商品封装
- SSOP-48
- 包装方式
- 管装
- 商品毛重
- 1.186207克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | 32段 | |
| 工作电压 | 2.4V~5.2V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/4,1/3,1/2 | |
| 工作电流 | 60uA | |
| 偏压 | 1/2,1/3 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+75℃ | |
| 显示配置(位) | 32x4 bit | |
| 频率 | 256kHz | |
| 静态电流 | 0.1uA | |
| 耗散功率(Pd) | - | |
| 功能特性 | 内置振荡器 |
商品概述
HT1621B是一款用于扩展微控制器输入输出端口的周边设备。其显示矩阵为32×4，构成一个128点阵式存储器映射多功能液晶显示器驱动电路。该器件的软件特性使其非常适用于液晶显示器应用，包括液晶显示模块和显示子系统。主控制器与HT1621B之间的接口仅需3或4个端口。通过掉电命令可以降低功耗。
商品特性
- 工作电压范围：2.4V ~ 5.2V
- 内置256kHz RC振荡电路
- 支持外接32.768kHz晶振或256kHz时钟输入
- 支持1/2或1/3偏置，以及1/2、1/3或1/4占空比
- 内置时基频率源
- 提供两种蜂鸣器频率选择（2kHz/4kHz）
- 掉电命令可降低功耗
- 内置时基和看门狗定时器电路
- 时基/看门狗定时器溢出输出
- 提供8种时基/看门狗定时器时钟源
- 提供32×4液晶显示器驱动
- 配备32×4位显示随机存取存储器
- 采用3线串行接口
- 内置液晶显示器驱动频率
- 支持软件配置
- 提供数据模式和命令模式指令
- 读写地址自动递增
- 支持三种数据访问模式
- 可通过VLCD引脚调节液晶显示器电压，VLCD电压必须小于或等于VDD电压
