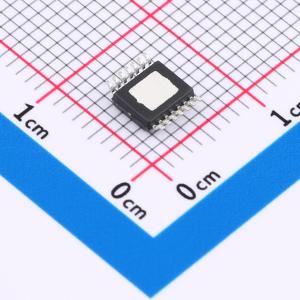

温馨提醒：图片仅供参考，商品以实物为准

TLF50211ELXUMA2

2.2 MHz 500 mA 5 V 低静态电流降压调节器

描述: TLF50211EL是一款高频率PWM降压DC/DC转换器,具有集成的PMOS功率开关,适用于广泛的汽车应用。其宽输入电压范围为4.75 V至45 V,输出电压为5 V,最大输出电流为500mA,静态电流低于45 μA。开关频率为2.2MHz,支持轻负载条件下的PFM模式,以优化效率。该器件还具有软启动功能、输入欠压锁定和过温保护功能,适用于恶劣的汽车环境。
品牌名称: Infineon(英飞凌)
商品型号: TLF50211ELXUMA2
商品编号: C4555490
商品封装: LSSOP-14-EP-150mil
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

TLF50211EL是一款高频PWM降压型DC/DC转换器，集成了PMOS功率开关，采用带裸露焊盘的小型PG-SSOP-14封装。4.75 V至45 V的宽输入电压范围使TLF50211EL适用于各种应用。该器件专为在恶劣的汽车环境条件下使用而设计。标称2.2 MHz的开关频率允许使用小型且经济高效的电感器和电容器，从而实现低且可预测的输出电压纹波，并最大限度地减少电路板空间消耗。在轻载条件下，该器件以脉冲频率调制（PFM）模式运行，以优化效率。在单个脉冲之间，所有内部控制电路均关闭，以降低内部功耗。 TLF50211EL具备保护功能，如逐周期电流限制、过温关断和输入欠压锁定。使能功能在关机模式下的电流消耗小于2 μA，便于在电池供电系统中进行电源管理。电压调节环路提供出色的线性和负载调节能力，内部补偿网络确保了环路的稳定性。该补偿网络与电流模式调节控制相结合，保证了高效的线路瞬态抑制能力。在启动期间，集成的软启动功能可限制浪涌电流峰值并防止输出电压过冲。

商品特性

500 mA降压稳压器
5 V输出电压
±2%输出电压容差
低静态电流（在标称电池电压下小于45 μA）
集成功率晶体管
电流模式PWM调节
轻载电流时采用PFM模式
输入电压范围4.75 V至45 V
2.2 MHz开关频率
100%占空比
同步输入
极低的关机电流消耗（<2 μA）
软启动功能
输入欠压锁定
适用于汽车应用：Tj = -40℃至150℃
绿色产品（符合RoHS标准）

应用领域

仪表盘
发动机管理
制动系统
车身系统
信息娱乐系统

数据手册PDF

放大查看下载PDF

交货周期

订货5-7个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.75V~45V
	输出电压	4.9V~5.1V
	输出电流	500mA
	开关频率	2.2MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	-
	拓扑结构	降压式
	静态电流(Iq)	45uA
	开关管(内置/外置)	内置
	输出类型	-
