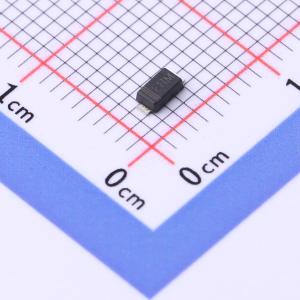

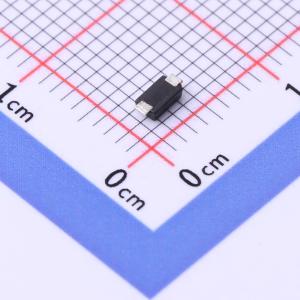

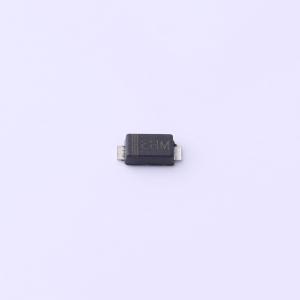

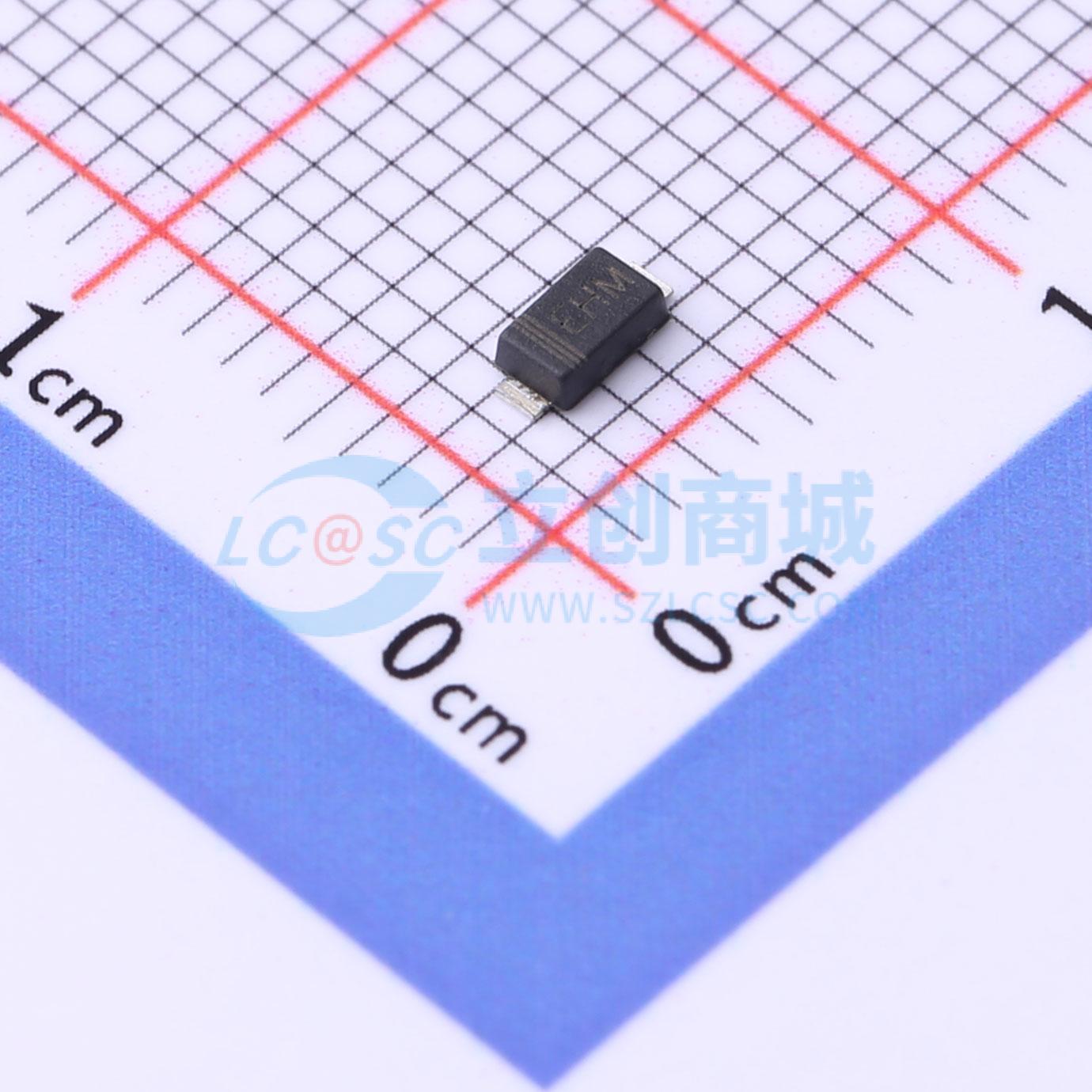

温馨提醒：图片仅供参考，商品以实物为准
P4SMFJ7.0A
TVS 7V截止 峰值浪涌电流：30.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P4SMFJ系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- P4SMFJ7.0A
- 商品编号
- C4555463
- 商品封装
- SOD-123
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 30.9A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.78V | |
| 反向电流(Ir) | 200uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
P4SMFJ系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
商品特性
- 在10 x 1000μs波形下具有400W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 玻璃钝化芯片结
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力释放结构
- 低增量浪涌电阻
- 出色的钳位能力
- 塑料封装具有UL 94V-O级阻燃等级
- 快速响应时间：从0V到最小击穿电压（BV min）通常小于1.0ps
- 在22V以上时，典型反向电流（IR）小于5μA
- 符合IEC-61000-4-2标准，静电放电（ESD）防护能力为15KV（空气放电）、8KV（接触放电）
- 符合IEC 61000-4-2（IEC801-2）标准的数据线路ESD保护
- 符合IEC61000-4-4（IEC801-4）标准的数据线路电快速瞬变脉冲群（EFT）保护
- 通过AEC -Q101认证
应用领域
- 瞬态电压抑制（TVS）器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
