温馨提醒：图片仅供参考，商品以实物为准

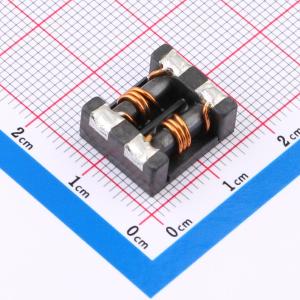

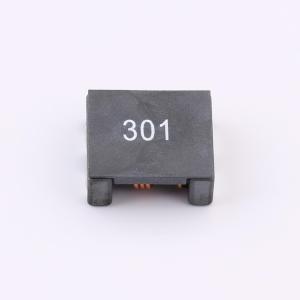

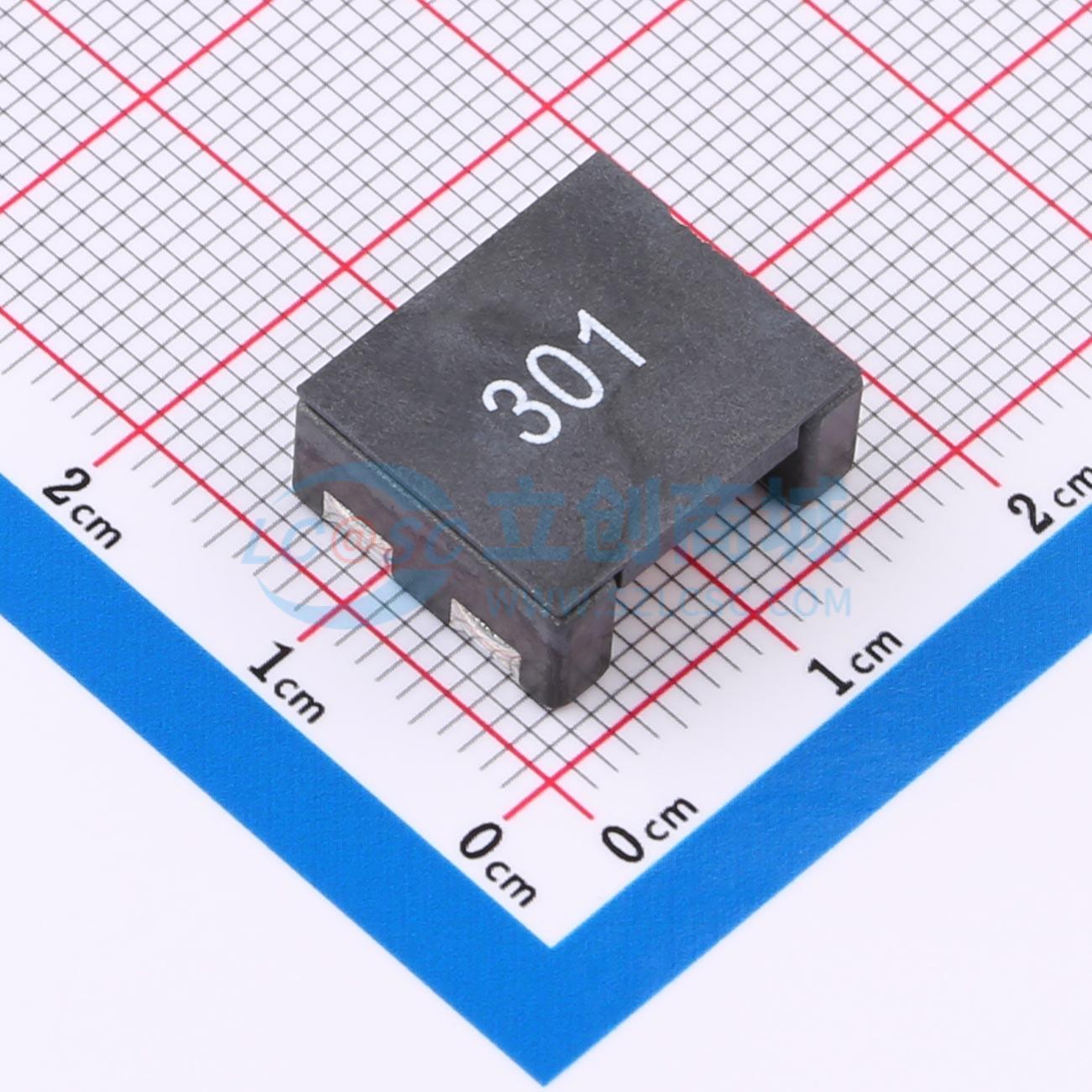

SMCM1513-301T
两路 贴片共模滤波器 阻抗300Ω@100MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 通道数：2，阻抗@频率300Ω@100MHz，直流电阻（DCR）：6mΩ，额定电流：12.5A，额定电压：125V，SMD，15.0x13.0x6.5mm，共模滤波器
- 品牌名称
- SXN(顺翔诺)
- 商品型号
- SMCM1513-301T
- 商品编号
- C48937382
- 商品封装
- SMD-4P,15x13mm
- 包装方式
- 编带
- 商品毛重
- 4.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | - | |
| 电感@频率 | - | |
| 额定电流 | 12.5A | |
| 阻抗@频率 | 300Ω@100MHz |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 125V | |
| 耐电压 | 1kV | |
| 直流电阻(DCR) | 6mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 绝缘电阻 | 10MΩ |
商品特性
- 适用于大电流应用的片式共模滤波器
- 所有系列产品的形状均控制在最小限度，同时共模阻抗在10MHz时超过300~1000，可大幅抑制共模噪声
- 产品高度尺寸被控制在较低水平，能够适应不断小型轻量化的便携式设备的高密度化趋势
- 符合RoHS、无卤和REACH标准
应用领域
- 电源线噪声抑制
- 车载大电流电路
- 无线充电
- 电源装置设计
