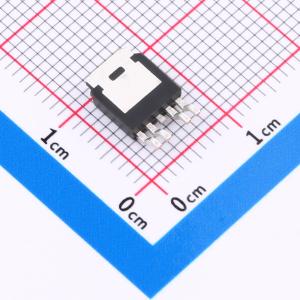

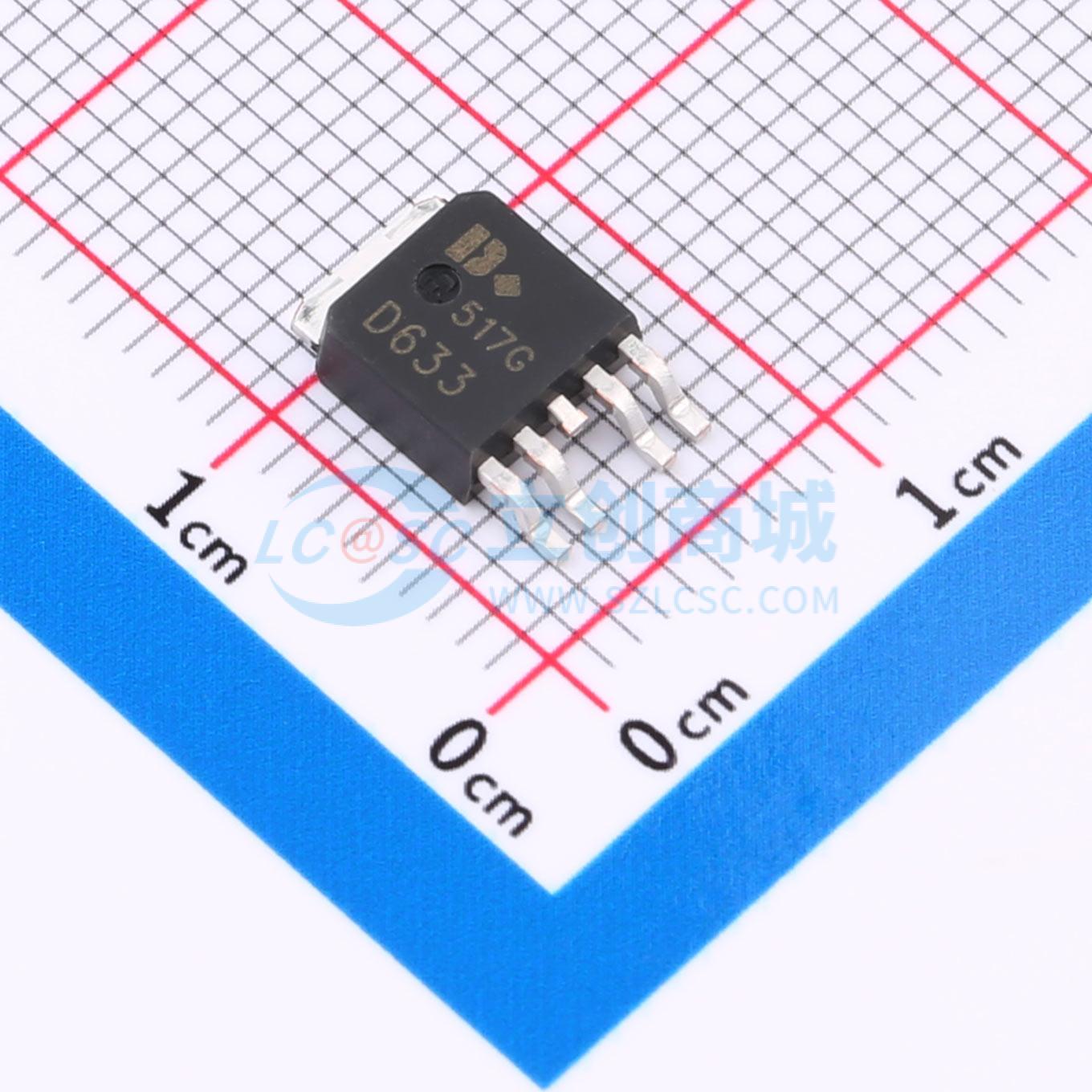

温馨提醒：图片仅供参考，商品以实物为准
DOD633
N+P沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N+P管/60V/40A/15mΩ(典型值12mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOD633
- 商品编号
- C48934566
- 商品封装
- TO-252-4
- 包装方式
- 编带
- 商品毛重
- 0.462271克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 15mΩ@10V,30A | |
| 耗散功率(Pd) | 71.4W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60nC@10V | |
| 输入电容(Ciss) | 3.65nF | |
| 反向传输电容(Crss) | 128pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 158pF |
商品概述
这款N沟道MOSFET采用先进的SGT技术和设计，可在低栅极电荷的情况下实现出色的导通电阻（RDS(on)）。它可用于多种应用场景。
商品特性
- 漏源电压（VDS） = 100 V，漏极电流（ID） = 15 A，当栅源电压（VGS） = 10 V时，导通电阻（RDS(ON)） < 75 mΩ
- 低栅极电荷
- 提供环保型器件
- 采用先进的高单元密度沟槽技术，实现超低导通电阻（RDS(ON)）
- 封装散热性能出色
