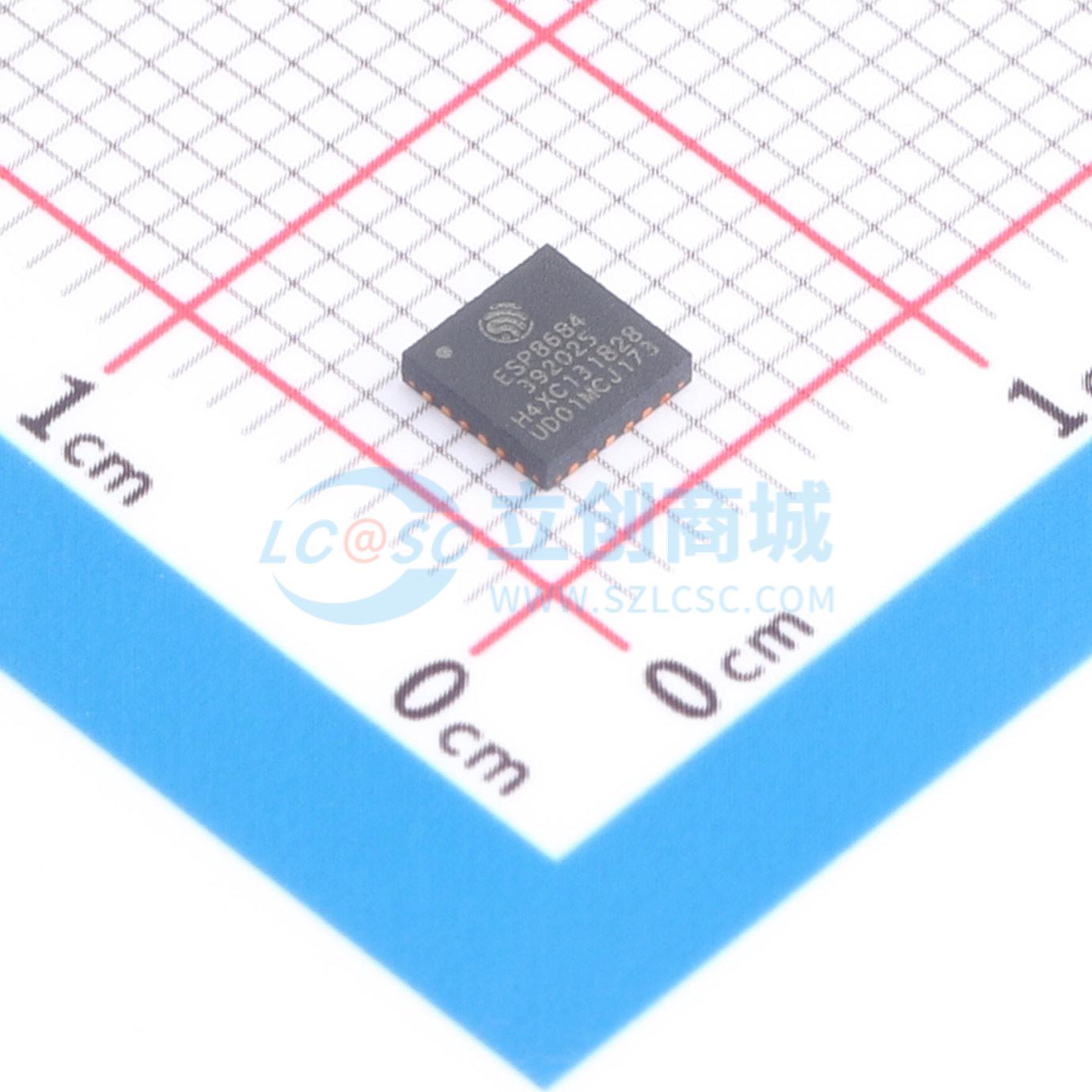

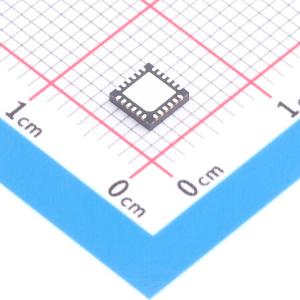

ESP8684H4X

不带固件极低功耗高集成度MCU系统级芯片集成2.4GHz Wi-Fi和低功耗蓝牙无线通信

SMT扩展库PCB免费打样

私有库下单最高享92折

商品参数

	属性	参数值
	商品目录	WiFi模块

	属性	参数值
	功能特性	集成蓝牙功能

ESP8684系列芯片是极低功耗、高集成度的微控制器系统级芯片，集成了2.4 GHz Wi-Fi和低功耗蓝牙无线通信功能。该系列芯片基于RISC-V 32位单核处理器，主频高达120 MHz，并包含片上存储器和丰富的外设接口。

支持IEEE 802.11b/g/n Wi-Fi协议，2.4 GHz频段，20 MHz带宽，1T1R模式，数据速率高达72.2 Mbps，支持WMM、帧聚合、立即块确认等功能。
支持通过Bluetooth 5.3认证的低功耗蓝牙，具备高功率模式（20 dBm），支持125 Kbps、500 Kbps、1 Mbps、2 Mbps速率，支持广播扩展与多广播集。
集成RISC-V 32位单核处理器，主频高达120 MHz，配备576 KB ROM和272 KB SRAM（其中16 KB专用于缓存），支持封装内叠封闪存。
提供14个GPIO、3个SPI、2个UART、I2C主机、6通道LED PWM控制器、通用DMA控制器、5通道12位SAR ADC以及温度传感器。
支持多种低功耗模式，深度睡眠模式下功耗可低至5 μA，并提供安全启动、闪存加密、硬件加密加速器、随机数生成器等安全机制。
集成射频模块，包括天线开关、巴伦、功率放大器和低噪声放大器，Wi-Fi传输功率高达+22 dBm（802.11b），蓝牙接收灵敏度高达-106 dBm（125 Kbps）。
