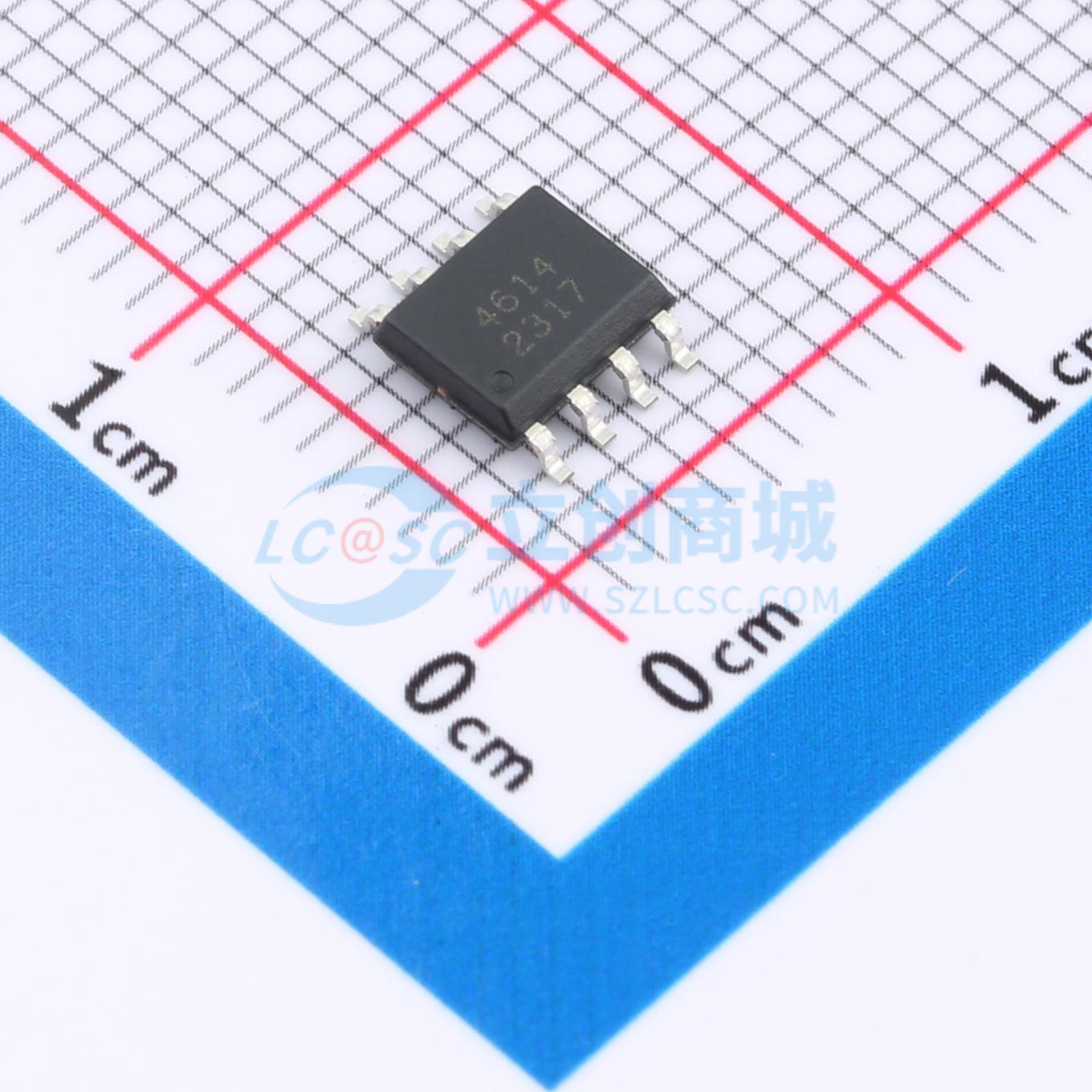

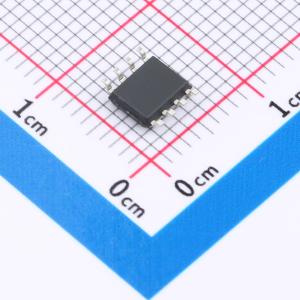

温馨提醒：图片仅供参考，商品以实物为准
XCH4614B
N沟道和P沟道快速开关MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- VDS(V):40&-40,ID(A):7.2&-7.5,RDS(ON)(mΩ) Typ.:26&39,SOP8
- 品牌名称
- XCH(旭昌辉)
- 商品型号
- XCH4614B
- 商品编号
- C48928122
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 7.2A；7.5A | |
| 导通电阻(RDS(on)) | 39mΩ@10V；26mΩ@10V | |
| 耗散功率(Pd) | 2.5W；3.1W | |
| 阈值电压(Vgs(th)) | 1.6V；1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13nC@10V；11nC@10V | |
| 输入电容(Ciss) | 860pF；435pF | |
| 反向传输电容(Crss) | 35pF；70pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 87pF；58pF |
商品概述
XCH4614B 是高性能互补型 N 沟道和 P 沟道 MOSFET,具有高单元密度,可为大多数同步降压转换器应用提供出色的导通电阻(RDSON)和栅极电荷。
商品特性
- 提供环保器件
- 超低栅极电荷
- 出色的 CdV/dt 效应抑制
- 先进的高单元密度沟槽技术
应用领域
- 脉宽调制（PWM）应用
- 负载开关
- 电源管理
