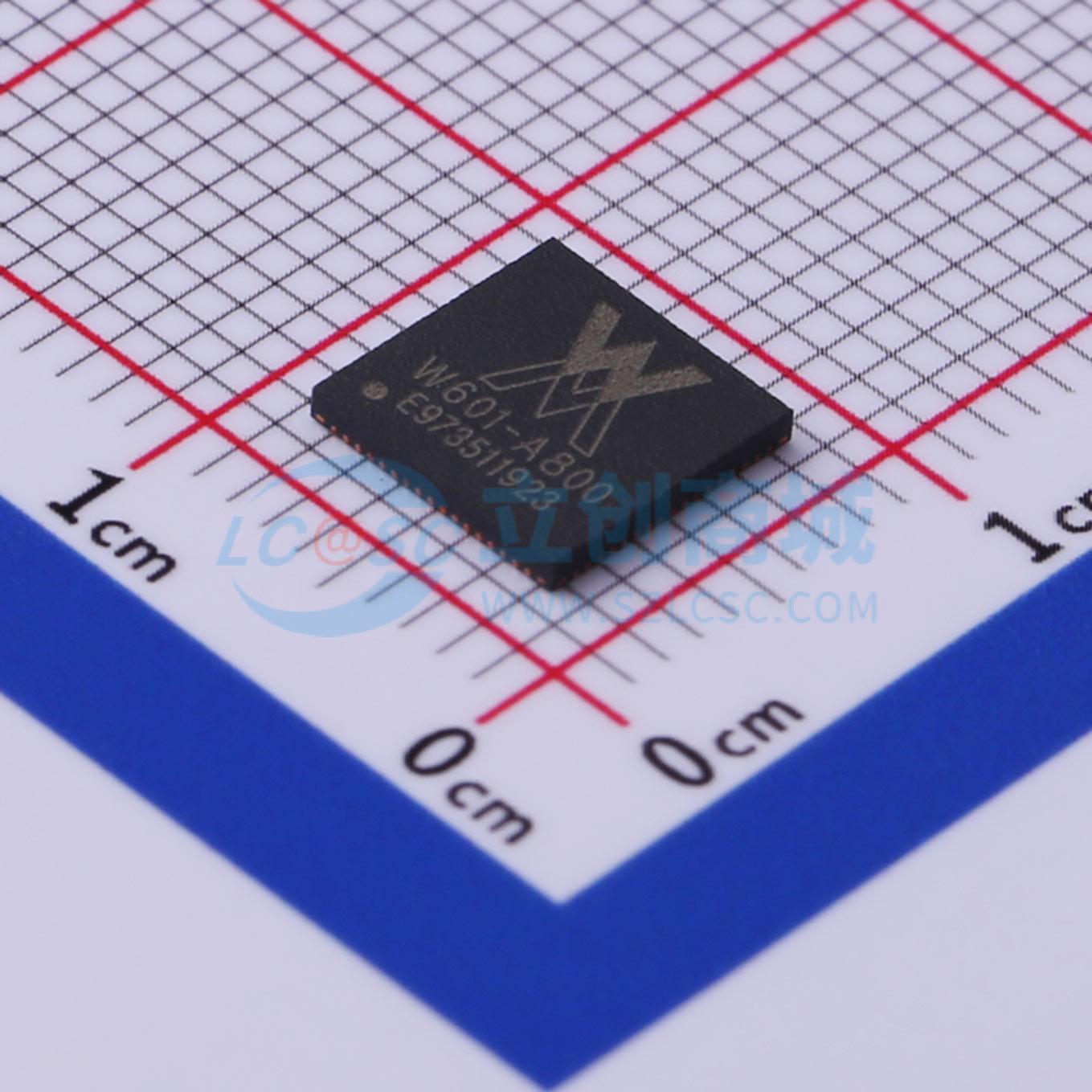

温馨提醒：图片仅供参考，商品以实物为准

W60002FT20T

IOT Wi-Fi芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: W601 Wi-Fi MCU芯片是一款支持多功能接口的SoC芯片。可作为主控芯片应用于智能家电、智能家居、智能玩具、医疗监护、工业控制等物联网领域。
品牌名称: WinnerMicro(联盛德)
商品型号: W60002FT20T
商品编号: C500042
商品封装: QFN-68-EP(7x7)
包装方式: 编带
商品毛重: 0.341克(g)

商品参数

参数完善中

W601 Wi-Fi MCU 芯片是一款支持多功能接口的SoC 芯片。可作为主控芯片应用于智能家电、智能家居、智能玩具、医疗监护、工业控制等物联网领域。

QFN68 封装，7mm x 7mm
MCU 特性集成32 位嵌入式Cortex-M3 处理器，工作频率 80MHz，内置1MB Flash，288KB RAM
集成3 路 UART 高速接口，波特率范围1200bps~2Mbps；集成8 路10 比特差分 ADC
集成1 个SPI 主从控制器，支持速率 20MHz；集成1 个高速SPI 从设备接口，支持最高50MHz；集成1 个SDIO 控制器，支持最高 50MHz
集成1 个 I²C 控制器，支持100/400Kbps 速率
集成GPIO 控制器，支持48 位可控GPIO；集成5 路PWM 接口；集成 I²S 控制器；集成7816 接口，支持EVM2000 规范，兼容串口功能；集成LCD 控制器，最高支持4x20/8x16 接口，支持2.7V~3.6V 电压输出
Wi-Fi 特性支持GB15629.11-2006，IEEE802.11b/g/n；支持Wi-Fi WMM/WMM-PS/WPA/WPA2/WPS
支持EDCA 信道接入方式
支持20/40M 带宽工作模式；支持STBC、GreenField、Short-GI、支持反向传输；支持AMPDU、AMSDU
支持IEEE802.11n MCS 0~7、MCS32 物理层传输速率档位，传输速率最高到150Mbps
2/5.5/11Mbps 速率发送时支持 ShortPreamble
支持 HT-immediate Compressed BlockAck、Normal Ack、No Ack 应答方式
支持CTS to self
支持STA、AP、APSTA 功能
该SoC 芯片集成Cortex-M3 内核，内置Flash，支持SDIO、SPI、UART、GPIO、I²C、PWM、I²S、7816、LCD、ADC 等接口，支持多种硬件加解密协议，如PRNG/SHA1/MD5/RC4/DES/3DES/AES/CRC/RSA 等；集成射频收发前端RF Transceiver，PA 功率放大器，基带处理器/媒体访问控制
