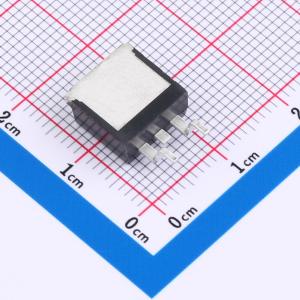

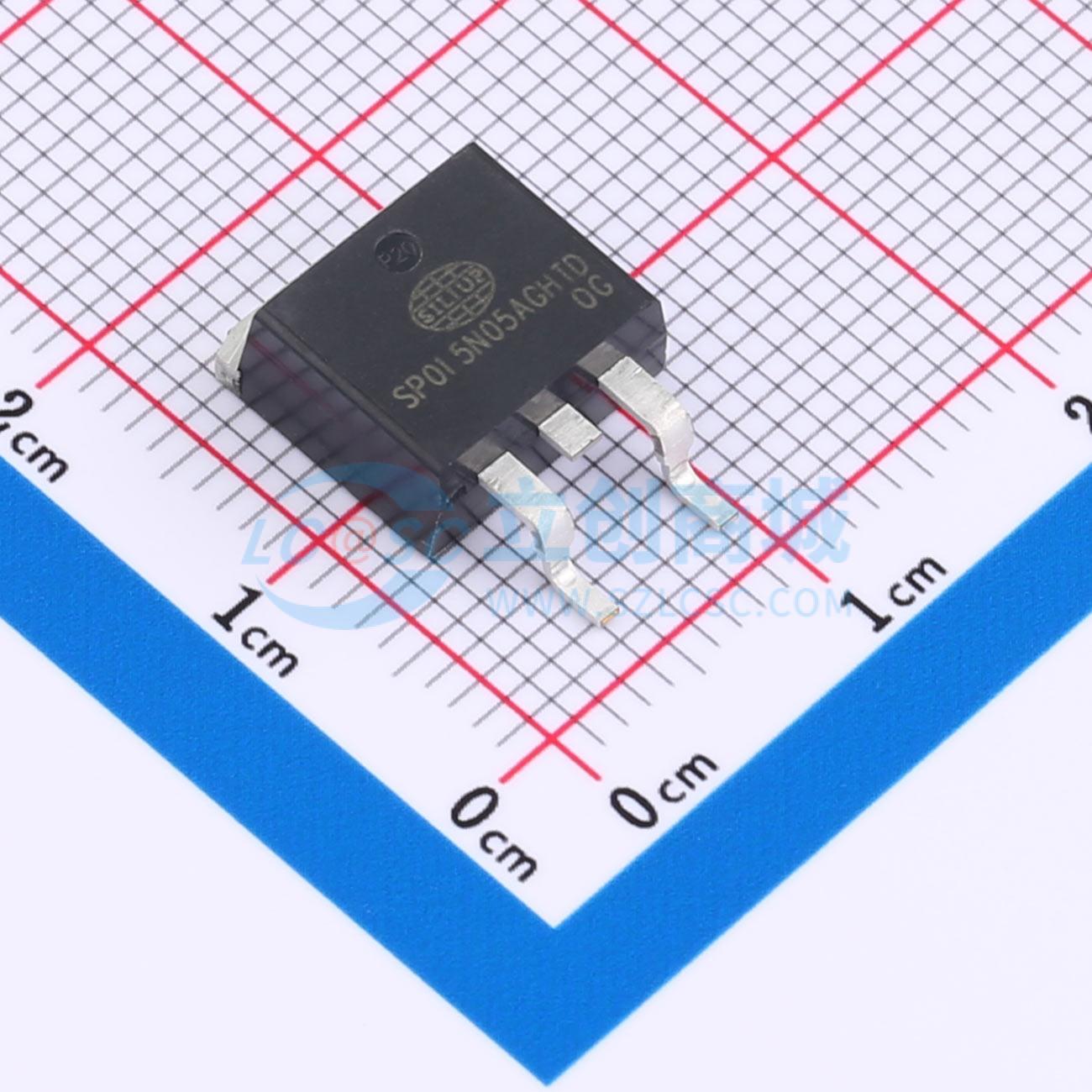

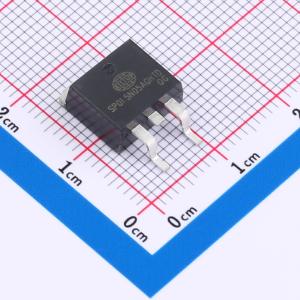

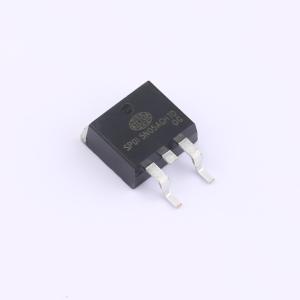

温馨提醒：图片仅供参考，商品以实物为准
SP015N05AGHTD
大电流SGT MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 大电流SGT MOSFET产品，N沟道，耐压：150V，电流：180A,Rdson：4.8mR
- 品牌名称
- Siliup(矽普)
- 商品型号
- SP015N05AGHTD
- 商品编号
- C48888445
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 1.7045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 180A | |
| 导通电阻(RDS(on)) | 6mΩ@10V | |
| 耗散功率(Pd) | 320W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 82nC@10V | |
| 输入电容(Ciss) | 6.62nF | |
| 反向传输电容(Crss) | 19pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 536pF |
商品特性
- 在VGS = -10V（典型值）时，RDS(ON)为14mΩ
- 在VGS = -4.5V（典型值）时，RDS(ON)为16mΩ
- 超高密度单元设计，实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流承载能力
应用领域
- 笔记本电脑电源管理
- DC/DC转换器
- 负载开关
- LCD显示器逆变器
